ASUS TUF X299 MARK 1

Sissejuhatus
Meie isiklik arvamus on, et TUF seeria emaplaadid on ühed kõige silmatorkavamad oma välimuse poolest ning seda mitte valguse ja värvide poolest, vaid hoopis ümbritseva nn „rüü“ mõttes. Jah, võime tõdeda, et mitte kõik TUF seeria emaplaadid ei ole sarnased ning välimus varieerub, kuid see ei takista meil imetlemast selle emaplaadi ilu. Ühesõnaga - emaplaat ei ole otseselt suunatud vaid mänguritele ilu poolest meele järele olema, kuna emaplaadil on ainult keskosas LED valgustusega nimi, kuid küll on veel olemas pesasid lisavalgustuse lisamiseks, kui selleks peaks soovi olema. Tootja ei ole igatahes selle emaplaadi puhul lisanud rõhku valgustusele.


„Rüü“ ümbritseb emaplaati nii eest kui ka tagant, jättes otsekoheselt kvaliteetse mulje silmale ja ka katsudes on tunda, kuidas emaplaat õhkab kvaliteedist. Emaplaati on reklaamitud kui 24/7 töös olevat süsteemi, mis peab vastu ka kõige karmimatele oludele. Tootja ise on suunanud emaplaadi entusiastidele, mängijatele kui ka modderitele. Kõike seda silmas pidades on emaplaat väga hästi varustatud erinevate jahutussüsteemidega. Selle all on siis mõeldud erinevaid temperatuurisensorid, mis on emaplaadi peale laiali paigutatud, lisaks näeme ventilaatorit emaplaadi kiibistiku ja M.2 kettad jahutamas. Kõige huvitavam teema on kindlasti emaplaadi testide tulemused, sertifikaat tuleb kaasa koos emaplaadiga.

Pakend ja sisu
Emaplaadi pakendi disain on tagasihoidlik ning omab väga huvitavat graafilist disaini esikaanel, mis on üsna erinev ASUS-e teistest emaplaaditest. Tagaosa omab veel paari graafilist joonist, mis annavad ülevaate emaplaadi funktsioonitest. Emaplaat on väga hästi pakendatud ning pakendi ülesehitus on sarnane teistele ASUS-e emaplaatide pakenditele.


Karbi avamisel vaatab vastu emaplaat koos pealmise toega, kuhu on pistetud mõned emaplaadiga seotud lisavidinad. Emaplaat ise on anitistaatilises pakendis. Emaplaadi lisavidinate hulka kuulub kasutajajuhend, ASUS Q-Shield, M.2 kinnitusvidinad, neli SATA 6Gb/s kaablit, 2-Way ja 3-Way SLI sillad, SLI HB sild 2-Way, emaplaadi pesade katted ning veel muud pudi-padi.


Emaplaadi tagant võib leida kaks Gigabite ühenduspesa. USB tugi on emaplaadil päris hea omades teise generatsiooni Type-A ja Type-C pesa ning lisaks sellele veel neli esimese generatsiooni USB 3.1 pesa. Lisaks uuematele ühendustele on võimalik leida neli USB 2.0 pesa ning üks lisa USB pesa TUF Detectiv’i jaoks. Heli jaoks on tugi olemas viie audio pesa jaoks ning olemas on ka optiline s/PDIF. Kasutaja elu kergemaks tegemiseks on olemas BIOSi nupp, et taastada süsteemi algsed sätted.


Üks kuum teema seoses X299 platvormiga on kindlalt protsessorite ridade arv ehk lane. Hetke olukorras on olemas kolm ülesehitust – 44 rida, 28 rida ja kõige lõpuks 16 rida. Rääkimata siis veel probleemist, et emaplaat peab toetama nii Quad channel kui ka Dual channel mälude konfiguratsiooni. Kõige eelneva kohta on kõige soovituslikum uurida tootja kodulehelt täpsemalt, mis ressursid on mis tüüpi protsessoritele antud.


Jõudes aga ridade juurde, siis emaplaat toetab 3-Way SLI graafikakaarti ülesehitust. Juba pikemat aega on levinud trend, mis seisneb pesade tugevdamises metalliga, antud emaplaadil on tugevtatud kaks PCIe põhipesa. Siinkohal võiks teha märkuse, et arvatavasti ei ole see kellelegi uudis, aga et mitme graafikakaarti tugi ei ole just kõige paremas seisus, kuid hea on näha ikkagi tehnoloogia tuge emaplaatidel, sest kes teab, äkki tuleb mitme graafikakaarti tugi kunagi tagasi.


Eespool sai juba mainitud emaplaati ümbritsevat rüüd, kuid miks mitte teha seda veel. Rüü on väga kasutajasõbralik, seda siis selles mõttes, et sa saad pesasid, mida ei kasutata, kinni katta, et ära hoida tolmu levikut. Kogu rüü ülesehitus on väga kvaliteetne ning lisab kindasti juurde emaplaadi vastupidavusele. Kõige toredam on näha ventilaatorit emaplaadi paremas nurgas, mis ei ole väga levinud, kuid X299 platvormi puhul võiks olemas olla, kuna platvorm on teada-tuntud kuumana ning seda eriti ülekiirendmisel.


Rääkides veel emaplaadi pesadest, siis kõik kasutajale vajalik on olemas. Andmeladustuse poole pealt on kasutajal võimalus paigaldada kaks M.2 ketast ning kaheksa SATA 6Gb/s ketast, emaplaat toetab Raid 0, 1, 5, 10 funktsioone ning lisaks sellel on ka tugi Intel Optane mäludele. Mälude tugi on emaplaadil märkimisväärne, kõik Core X seeria protsessorid toetavad mälude kiirust 4133 MHz, kuid ainuke erinevus on maksimaalse mälude toes, neljatuumalised protsessorid võtvad maksimaalselt vastu 64 GB ning protsessorid millel on kuus tuuma või rohkem toetavad 128 GB. Kokkuvõtteks võiks mainida, et Intel on X299 platvormi teinud esmatulijatele päris segaseks, kuna nad ei soovi, et nende serveri platvormil oleks konkurents nende enda toodete seast ning seetõttu lisati perekonda protsessorid, mis ei saa kasutada platvormi kogu võimsust.


BIOS ja Programmid
ASUS omab väga head UEFI ülesheitust ning kergesti mõistetavaid funktsioone ehk kasutajaliides on väga hea. Nagu iga UEFI süsteemiga võtab see natuke aega, et saada asi käppa, kuid see ei võta kaua. Ülesehitus on sarnane eelnevatele versioonidele ning kes on varem kasvõi natukengi kokku puutunud tunneb ennast nagu kodus. Tavaks on saanud, et tootjad annavad kasutajale kaks ülesehitust, üks mis omab väga vähe informatsiooni, kuid ajab asja ära ehk siis ASUS-e puhul on tegu EZ Mode’iga ning teine, mis siis omab kõike liugureid ja muutujaid on siis Advanced Mode, mida soovitaksin kõigile, kuna mõnikord võib nii midagi huvitavat leida ning isegi äkki tekib huvi ülekiirendamise vastu.

Arvuti
Operatsiooni süsteem: Microsoft Windows 10
Graafikakaart: Nvidia GTX 1080 Founders Edition
Protsessor: Intel Core i9-7900X
Mälud: Kingston HyperX Predator 16GB (4x4GB) DDR4 DRAM 3200MHz
Kõvaketas: SAMSUNG 950 PRO M.2 512GB
Jahutus: NZXT Kraken X61
Toiteplokk: Corsair AX1200i

Ülekiirendamine
Tänu laialdasele valikule on Inteli tööjaamaplatvormi protsessorid seinast seina, alustada võib neljatuumalistest ning lõpetada kaheksateisttuumaliste protsessoriga. Valikus on nii i5, i7, i9 ja Xeon seeria protsessorid, mis kuuluvad Skylake-X, Kaby Lake-X ja Skylake-SP perekonda. Siinkohal võib tekkida küsimus Kaby Lake-X protsessorite kohta, mille suhtes on internetis mitmeid lahkarvamusi, kuid selle teema jätame sellest ülevaatest välja, sest Kaby Lake-X platvorm ei kasuta ära X299 kiibistiku koguvõimsust. Kindlalt on levinud jutud X299 VRM kuumuse kohta, mille põhjustajaks on protsessorite poolt liiga suure voolukoguse tarbimine, kuid millele on tootjad vastanud uue generatsiooni empaatiatega, millel on rohkem toitekaabli pesasid protsessori jaoks. Eelnimetatud emaplaadid on ära tuntavad, kui XE või siis EX lõpuga. Ühesõnaga, mida rohkem on tuumasid, seda rohkem kuumust protsessor ja emaplaat toodavad.


Ülekiirendamine viib tehnika viimasele piirele, testides emaplaadi vastupidamist kuumusele ja suurenevale voolukogusele ning annab ülevaate kasutatud komponentide kvaliteedi kohta. Ülekiirendust ei pruugi igaüks kasutada oma süsteemi peal, kuna soovib säästa komponentide eluiga, kuid hea on teada kui kvaliteetne on süsteem ja milleks see võimeline on. Siinkohal ei pea kohe kisendama hakkama, hea ülekiirendatava protsessori saamine on paras loto mäng, kui on soov eriti kõrgeid numbreid taga ajada, kuid ülevaate piirides oleme jäänud testprotsessoriga 4.4 GHz piiri peale. Piir on seatud testitavate emaplaatide tõttu, kuna vaatluse all on nii esimese kui ka teise generatsiooni väljalaske emaplaate. Testimises sai kasutatud Intel Core i9-7900X protsessorit, millel on kümme tuuma ja töötab taktsagedusel 4.3 GHz. Ülekiirendust on vastavalt võimalik teha, kas tootja poolt välja lastud töölaua programmi abil või BIOSi kaudu. Meie arvates on töölaua versioon mugavam, kuna säästab aega ja sätteid saab kiiremini muuta, et saavutada maksimaalne ülekiirendus. Protsessor sai kiiruseks 4.4 GHz, mis oli täielikult stabiilne ning mälud said ülekiirenduse 3600 MHz. Saavutatud tulemused on sarnased kõikide emaplaatidega väikeste erinevustega. Protsessor on võimeline kaugemale minema, kui see kedagi huvitab.

Tulemused
Emaplaadi testimiseks sai kasutatud järgnevaid programme:
• CINEBENCH R15
• wPrime
• Science Mark
• HandBrake
• SuperPI
• 3DMark Fire Strike
• 3DMark Cloud Gate

Testimine sujus ilusti, ei esinenud ühtegi viga ega probleemi. Testimist saaks veel edasi arendada kasutades erinevad programme, kuid see muutuks ajamahukaks ning erinevused on niivõinaa väga väikesed. Kõige lõpus on välja töötud kokkuvõttev diagramm, mis peaks andma üldise ülevaate, kus mingi emaplaat oma võimsuse poolest on, tegu ei ole just kõige täpsema ülevaatega, aga vähemalt annab kiire ülevaate olukorrast.

CINEBENCH R15


wPrime

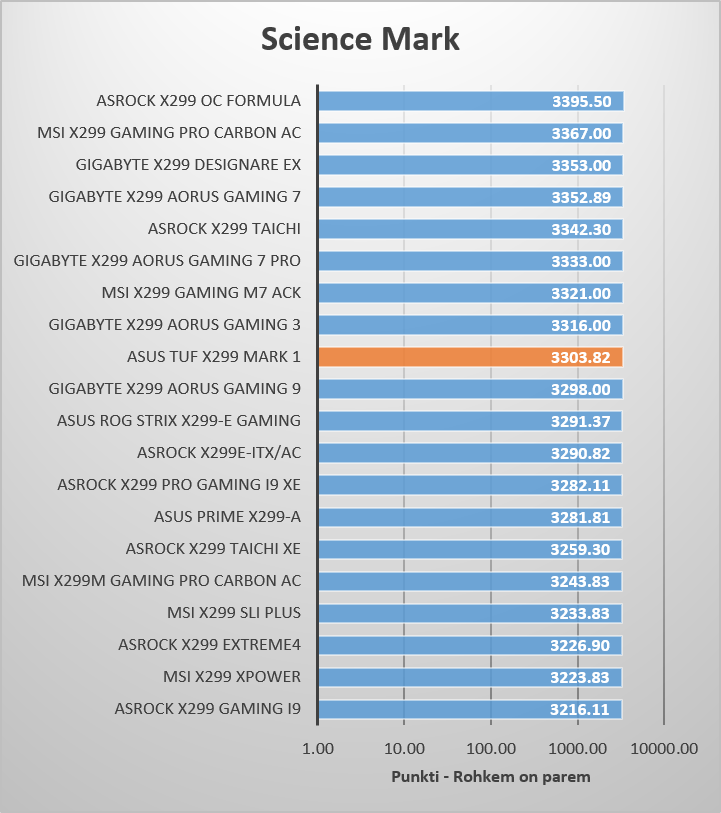

Science Mark


HandBrake


SuperPI


3DMark Fire Strike


3DMark Cloud Gate


Üldine


Kokkuvõte
Siin võiks teha veel ühe märke VRMi kohta. Kui aus olla siis kõik turul olevad emaplaadid töötavad kenasti, kui paned portsessori emaplaadile siis sellega ka kogu tegevus piirdub. Kui räägime ülekiirendmisest, siis asi on natuke keerulisem. Eelpool sai mainitud niinimetatud teist generatsiooni, kuid iga kord nimi ei pruugi ära reeta, kas emaplaat on hea ülekiirendmiseks mõeldud toega või mitte. Teine võimalus, kuidas asjale läheneda on VRM jahutuse ülesehitus. Ühesõnaga, kui emaplaadi VRMi jahutus on jaotatud kaheks, ehk siis kui emaplaadil on jahutis nii VRMi peal kui ka lainetatud tagapaneeli ühenduste kohale ehk I/O, siis võib kindel olla, et emaplaat on päris hea ülekiirenduseks mõeldud toega. Kui võtta jutualuseks kõige võimsam X299 platvormi protsessor, siis ainukeseks lahenduseks on vesijahutus ning seda siis monoploki kujul ehk kaetud on nii protsessor kui ka VRM.


Ausalt ma ei oska seda emaplaati kuidagi maha teha, see lihtsalt on vapustav. Kui võtta arvesse, et millised testid on emaplaat läbi elanud, siis võib kindalt öelda, et kui midagi läheb metsa, siis see ei olnud emaplaadi süü. Nii nagu on reklaamitud, võin ausalt kaasa rääkida, emaplaat on korralik ning peaks kenasti ööpäevast kasutamist kannatama ilma probleemideta. Võiks küll ära märkida, et ma ei julgeks väga minna kõige võimsama protsessoriga, sest toiteks on protsessoril 12 pini. Kindel on see, et süsteem töötaks aga VRMi temperatuurid võivad minna ikka väga kõrgeks, eriti kui teha ülekiirendust. Võttes arvesse, et kui protsessor tarbib seinast 200 W, siis tehes ülekiirendust võib see number olla hetkega 450 W, mis on päris korralik hüpe, kuid liigume tagasi ülevaate juurde. Isiklikult soovitaks emaplaati, kui ei taha just emaplaatiga eputada, kuna emaplaadil ei ole just mingeid uhkeid LED tulukesi pele keskmise helendava logo, kuid kui soov on saada süsteem, mis sind ei vea alt, siis heida pilk peale, kuna kindel on see, et emaplaat on oma summat väärt.

Lisainfo


Tootja koduleht: ASUS
Tooteleht: ASUS TUF X299 MARK 1

P.S Tänud Noonwraith’ile, kes aitas kaasa sellele ülevaatele.
