ASUS ROG Strix B550-XE Gaming

February 16, 2021
MOTHERBOARD COMPUTER HARDWARE ASUS

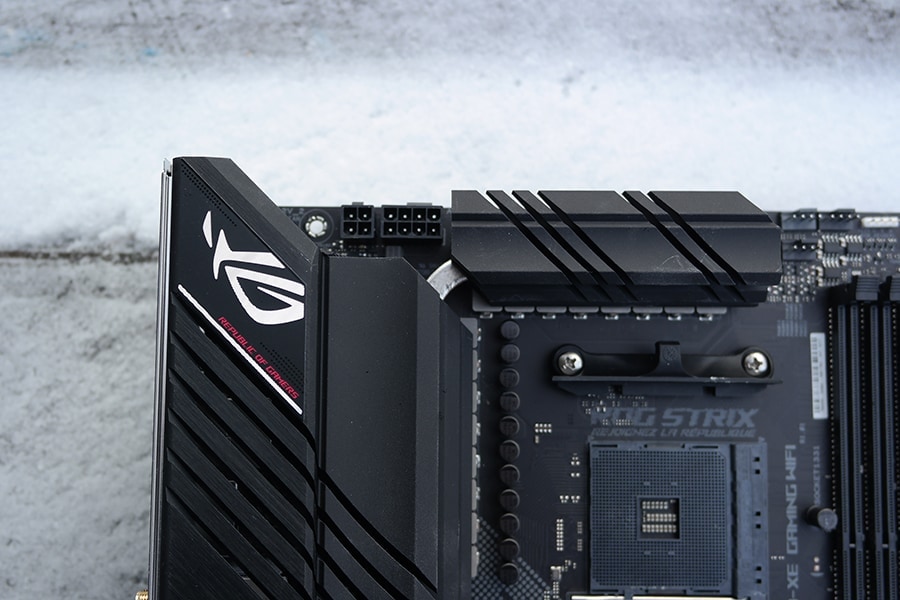

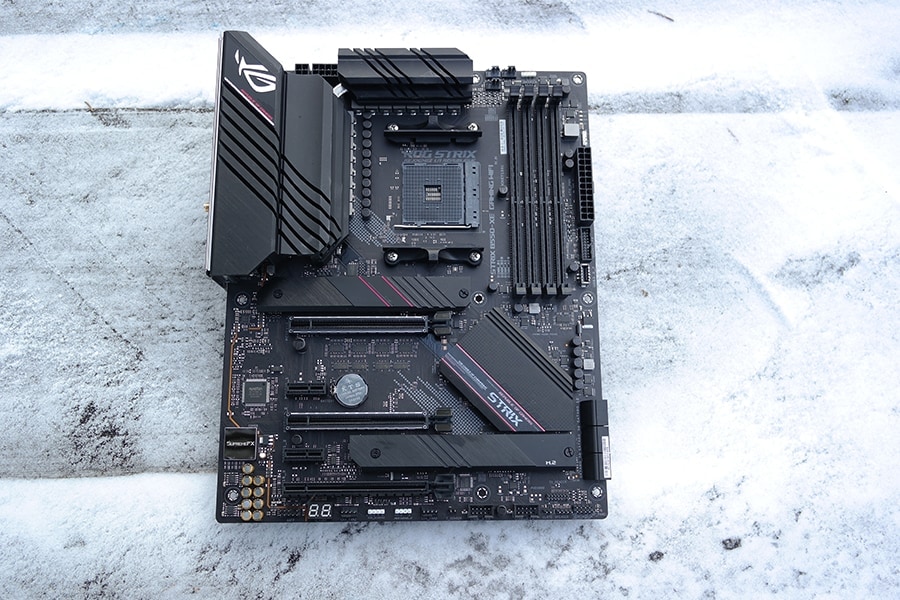

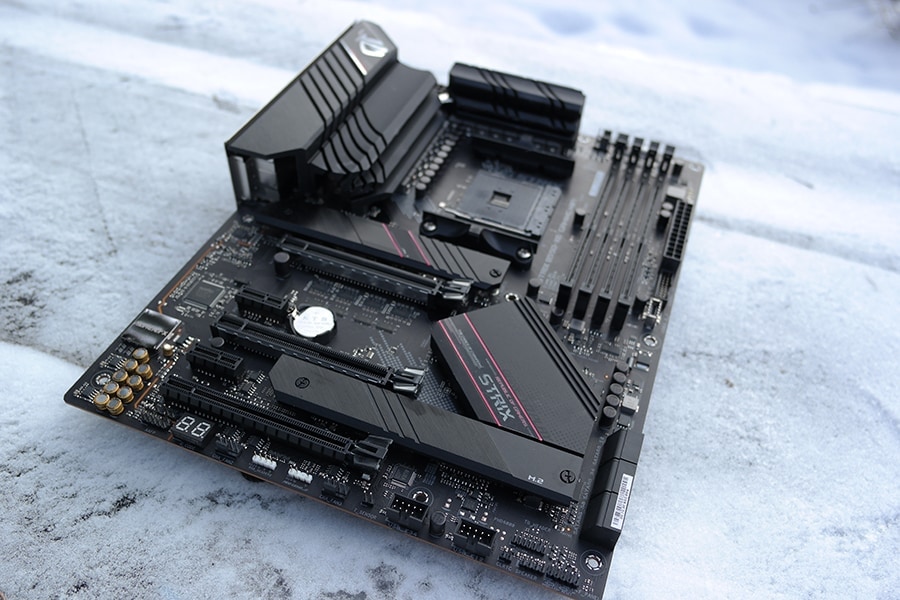

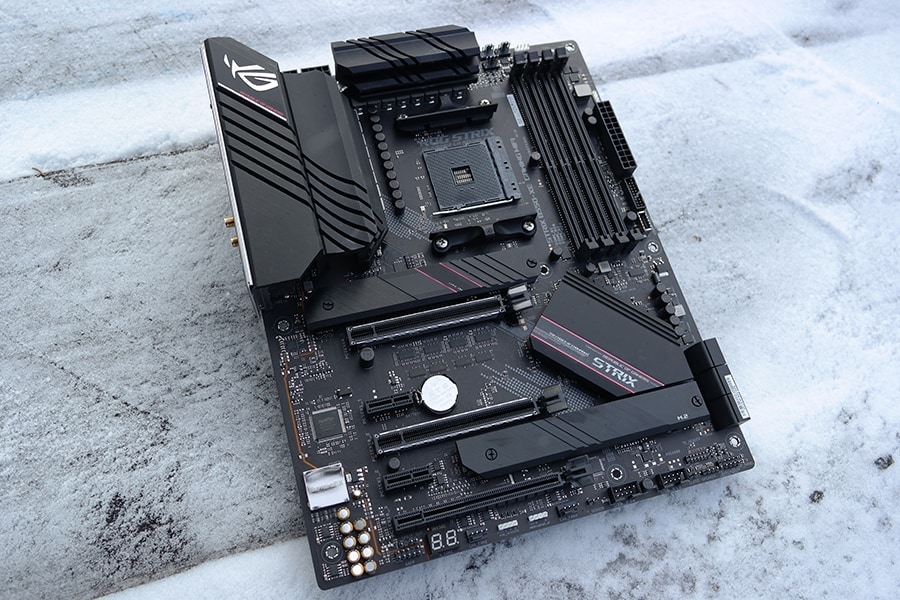

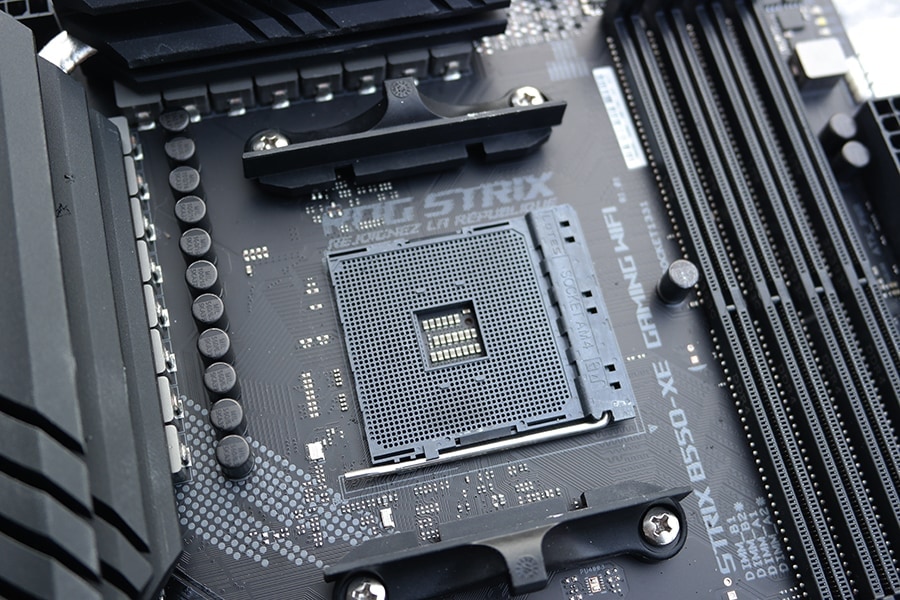

B550-XE on üks esimesi emaplaate, mida võib pidada paremaks kui osasid X570 kiibistikul põhinevaid plaate. Võrreldes teiste ASUSe B550 plaatidega on nimetatud emaplaat saanud korraliku edasilükke toite ülesehitusele, jahutusele ja üleüldiselt. Lisaks tuleb kaasa PCIe kaart, mis võimaldab laiendada andmeladustust M.2 SSD abil.

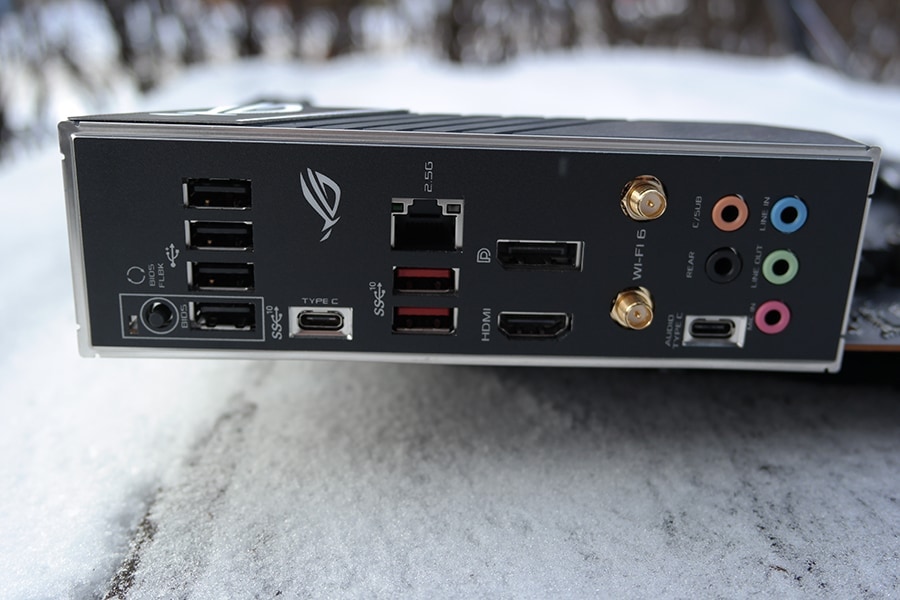

Emaplaadi tagant võib leida ühe Intel I225-V 2.5 Gigabite’i toega ühenduspesa, mis peaks olema tavakasutajale piisav. Rõõm on näha tootjaid paigaldamas emaplaatidele paremaid ühenduspesasid kui üks Gigabite ning seda sellepärast, et platvorm on võimas ja sellest saavad kasu need, kes võtavad platvormi kasutamiseks just tööjaama tagamõttega. Kõige ideaalsem oleks olnud näha viie Gigabite toega ühenduspesa, kuid see oleks samas tõstnud emaplaadi hinda ning 2.5G ühenduspesadega ruuterid on muutumas aina populaarsemaks võrreldes viie Gigabite toe ruuteritega.

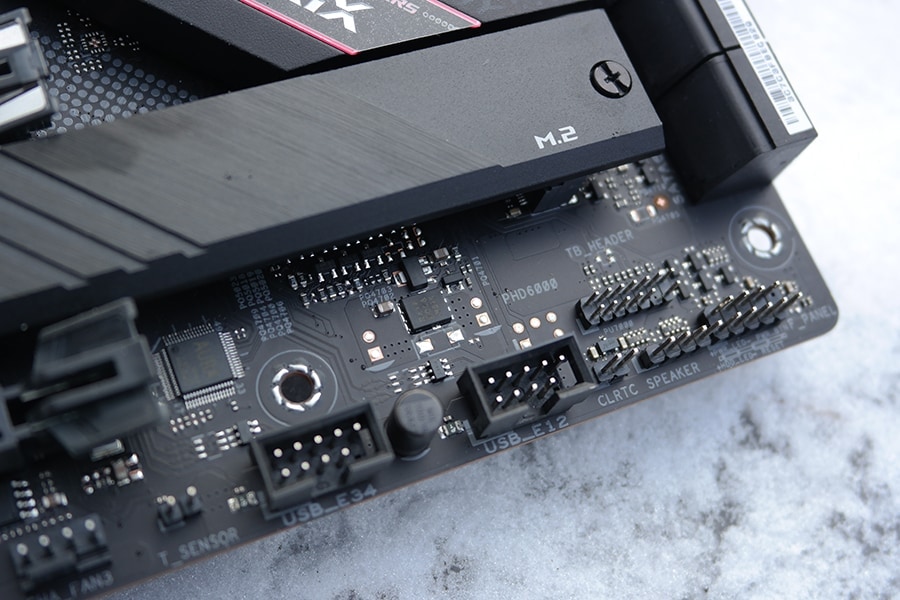

USB tugi on emaplaadil päris hea, omades kahte USB 3.2 teise generatsiooni Type-A ja ühte Type-C pesa. Vanematest ühenduspesadest on võimalik leida neli USB 2.0 pesa, kuid puudub PS/2. Üks USB 2.0 pesadest on mõeldud heli jaoks, mis põhineb Type-C ülesehitusel. Sisemiste USB-e tugi on kasutajasõbralik – enamus RGB kontrollerid ja kõikühes vesijahutid kasutavad USB 2.0 pesasid. Ühesõnaga emaplaadilt on võimalik leida neli USB 2.0 pesa ning kaks esimese generatsiooni USB 3.2 Type-A pesa ja ühe teise generatsiooni USB 3.2 pesa.

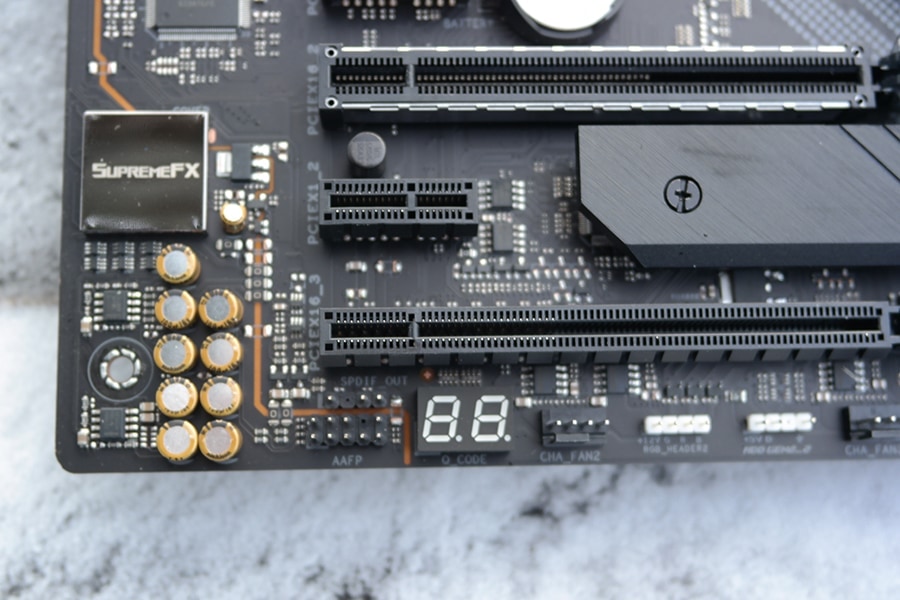

Heli jaoks on tugi olemas viie audio pesa abil ning puudub optiline S/PDIF pesa. Kes rohkem tahab uurida, siis heli eest vastutab ROG SupremeFX võimaldades kasutada kaheksat heli kanalit. Vasak ja parem helikanal on eraldi kihtidel, et tagada puhas signaal.

AI Noise-Canceling Microphone (AI Mic), mis välistab arukalt soovimatu taustamüra, et edasi kantaks ainult selge töö- või mänguhääl. Uus tehnoloogia kasutab kiibistikul põhinevat masinõpet, et filtreerida ja eemaldada teiste inimeste hääled ja ümbritsevad helid, nagu tuul või liiklusmüra. Nimetatud tehnoloogia on nüüd saadaval ASUS AI Noise Cancelling Mic Adapteris ja uusimates ROG-peakomplektides. ASUS AI Noise-Cancing Mic Adapter on maailma esimene integreeritud AI Mic-tehnoloogiaga USB-C -> 3,5 mm adapter. See ühendub 3,5 mm audiopistiku kaudu kõigi peakomplektidega, et pakkuda kasutajatele kristallselget kõnesidet. Sisseehitatud kiibistik haldab kogu helitöötlust, nii et adapter ei mõjuta sellega ühendatud mobiilseadme, arvuti või sülearvuti tööd. Vaid 8 grammi kaaluv AI mürasummutusmikrofoni adapter sisaldab eksklusiivset ASUS-i Hyper-Grounding tehnoloogiat, et vältida müratut heli elektromagnetilisi häireid. Teatud turgudel on see saadaval USB-tüüpi C -> Type-A adapteriga.

Emaplaadil on I/O kilp eelnevalt tootja poolt emaplaadi külge ehitatud – praktilise poole pealt ei anna midagi juurde, kuid see näeb kena välja ning teeb ehitamise mugavamaks. Emaplaadilt on kasutaja elu kergemaks tegemiseks BIOS’i nupp, et taastada süsteemi algsed sätted. Väikse lisana peaks mainima, et emaplaadil on vähemalt neli tulukest, mis võimaldavad teha veaotsingut. Tulukesed näitavad ära, kas tegu on BOOT, VGA, DRAM või CPU veaga, kuid täpsemat infot ei saa.

Kui kavatsed kasutada AMD Ryzenit, millesse on sissehitatud graafika protsessor saad kasutada emaplaadilt leitavaid pesasid. Pildi edastamiseks saab kasutada HDMI pesa, mis toetab eraldusvõimet 4K sagedusel 60 Hz. Lisaks HDMI pesale on olemas DisplayPort 1.2 pesa, mis toetab eraldusvõimet 4K sagedusel 60 Hz.

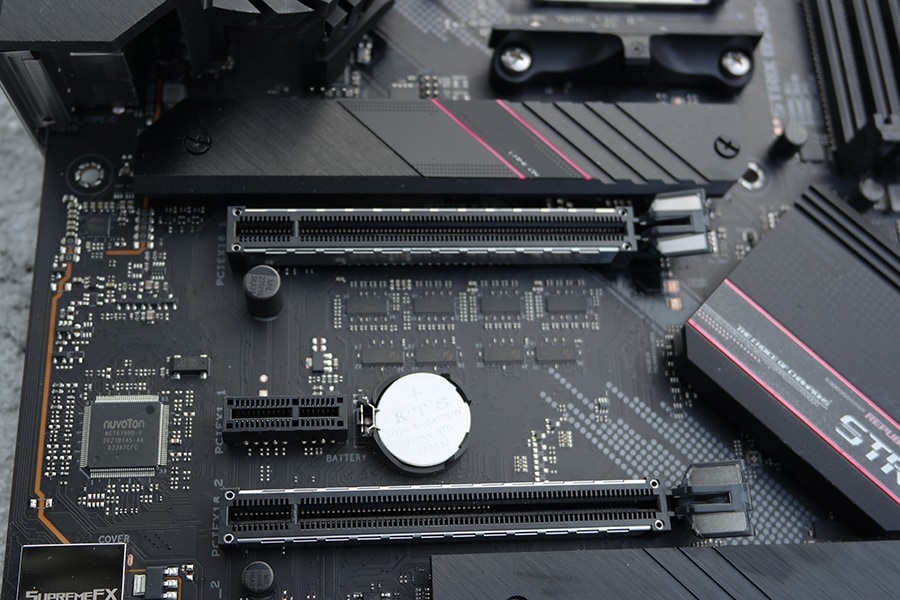

Jõudes ridade juurde, siis emaplaat toetab AMD 3-Way CrossFireX tehnoloogiat ja Nvidia SLI tehnoloogiat – SLI tugi tõstab emaplaadi hinda, kuna emaplaat peab läbima testid ja saama vastava sertifikaadi, võrreldes AMD CrossFireX toega, mis ei vaja töötamiseks mingit lisa ja on tasuta. Vaadates Nvidia lähenemist mitme graafika toele võib öelda, et SLI tugi jääb ainult kõige kallimatele kaartidele – hetkel uuematest kaartidest toetab SLI tehnoloogiat ainult RTX 3090. Juba pikemat aega on levinud trend, mis seisneb PCIe pesade tugevdamises metalliga, antud emaplaadil on tugevdatud kaks esimest täispikkusess olevat PCIe pesa.

Valgustust on emaplaadil kasin. Emaplaadil on lisatud LED valgustus I/O kattele ja kiibistiku kilbile. Emaplaadil on olemas kaks adresseeritavat RGB pesa ja kaks tavalist nelja ühendusega RGB pesa. Valgustuse kontrollimine käib läbi ASUSe programmi, mida on lihtne kasutada.

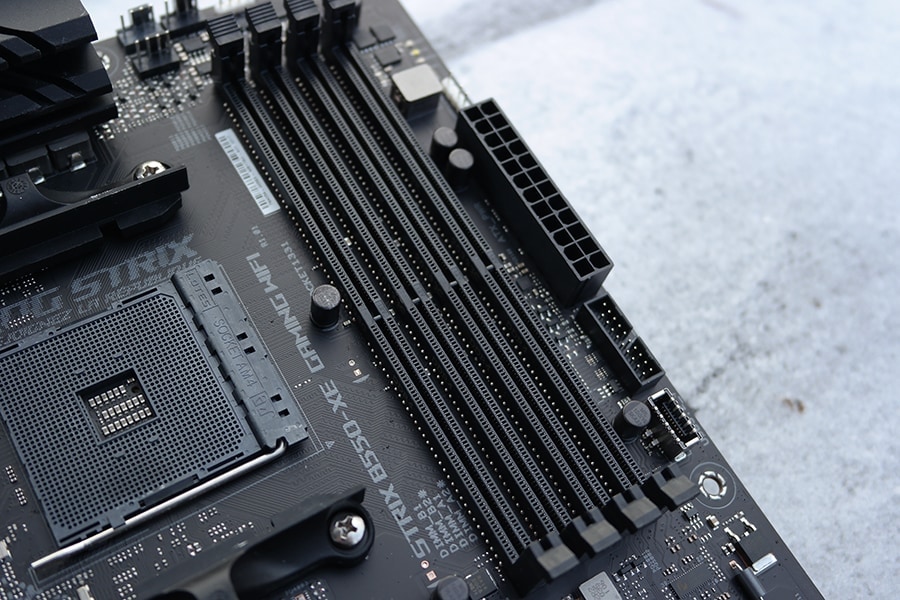

Rääkides veel emaplaadi pesadest, siis kõik kasutajale vajalik on olemas. Andmeladustuse poole pealt on kasutajal võimalus paigaldada kaks M.2 ketta ning kuus SATA 6Gb/s ketast, emaplaat toetab Raid 0, 1, 10 funktsioone. Mälude tugi on emaplaadil hea, võimaldades ülekiirendust kuni 4866 MHz (kõikide kolmanda generatsiooni AMD Ryzen protsessoritega), kasutades jätkuvalt kahe kanali tehnoloogiat. Maksimaalselt toetab emaplaat 128 GB-i, mida saab paigutada emaplaadil nelja pessa olenemata, mis protsessoriga on tegu. Lisaks on toetatud ka veaparandusega mälud (ECC), mis on kasutatav ainult teatud protsessoritega.

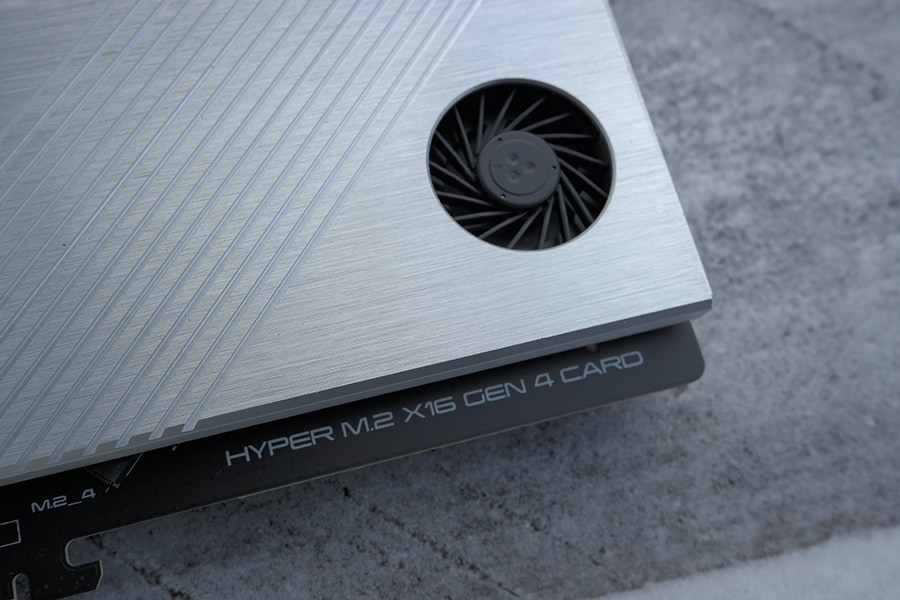

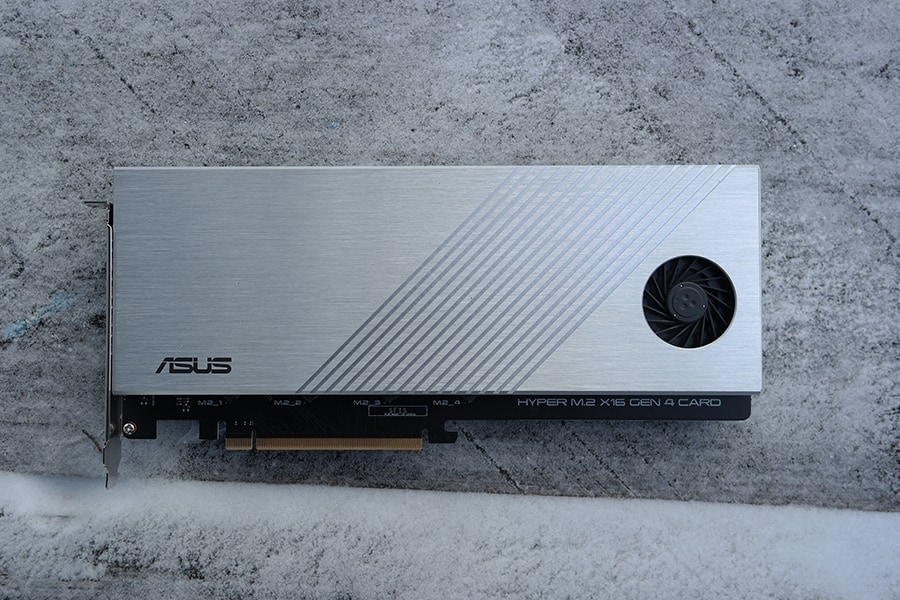

Ühe huvitava lisana on ASUS emaplaadiga kaasa pannud Hyper M.2 PCIe 4.0 laienduskaarti. Tegu on väga mõnusa lisaga, mis võimaldab seada M.2 SSD RAIDi kasutades kas maksimaalsele võimsusele või leida keskne piir kiiruse ja andmekadu vahel. Kui muidu on M.2 kettad enamasti paigutatud paralleelselt emaplaadiga, kas jahutus plokiga või ilma, siis Hyper laienduskaart kasutab jahutamiseks korpust ja tagab ka minimaalse õhuliikumise tänu väikesele ventilaatorile. Tänu korralikult PCIe ülesehitusele on võimalik kasutada graafikakaarti ja Hyper laienduskaarti mõlemat korraga PCIe 4.0 x8 ülesehituses.

BIOS ja Programmid

ASUS omab väga head UEFI ülesheitust ning kergesti mõistetavaid funktsioone ehk kasutajaliides on väga hea. Nagu iga uue UEFI süsteemiga võtab kohanemine natuke aega, et saada asi käppa, kuid see ei võta kaua. Ülesehitus on sarnane eelnevatele versioonidele ning kes on varem kas või natukenegi kokku puutunud tunneb ennast nagu kodus. Tavaks on saanud, et tootjad annavad kasutajale kaks ülesehitust, üks, mis omab väga vähe informatsiooni, kuid ajab asja ära ehk siis ASUS’e puhul on tegu EZ Mode’iga ning teine, mis siis omab kõike liugureid ja muutujaid on siis Advanced Mode, mida soovitaksin kõigile, kuna mõnikord võib nii midagi huvitavat leida ning äkki tekib isegi huvi üle kiirendamise vastu.

Ülekiirendamine

ASUS AI teeb automaatse (või manuaalse) üle kiirendamise kergemaks ja kiiremaks kui kunagi varem. Üle kiirendamine on tehtav nii Windowsi keskkonnas kui ka otse UEFI kaudu. Lisaks suudab AI jälgida temperatuure, ventilaatorite kiiruseid ning elektrinõudlust ja vajaduselt ventilaatoreid kiiremaks seada.

AMD Ryzen platvorm on selles mõttes mõnus, et tootja ei ole pannud kasutajale peale piiranguid ülekiirendamise osas. Kõik protsessorid, mis perekonda kuuluvad on ülekiirentatavad. Selline lähenemine on minu meelest mõistlikum kui teha kindlad protsessorid, millega saab ülekiirendada, kuna kõigil ei ole raha osta kõige võimsam protsessor, et saada osa ülekiirendamise maailmast. Ostes kõige nõrgema protsessori perekonnast on sulle ikkagi antud võimalus saada maksimum sellest protsessorist olenevalt, kas võitsid “lotoga” või mitte.

Ülekiirendamine viib tehnika viimasele piirile, testides emaplaadi vastu pidamist kuumusele ja suurenevale voolukogusele ning annab ülevaate kasutatud komponentide kvaliteedi kohta. Ülekiirendust ei pruugi igaüks kasutada oma süsteemi peal, kuna soovib säästa komponentide eluiga, kuid hea on teada kui kvaliteetne on süsteem ja milleks see võimeline on.

Tulemused

Emaplaadi testimiseks sai kasutatud järgnevaid programme:

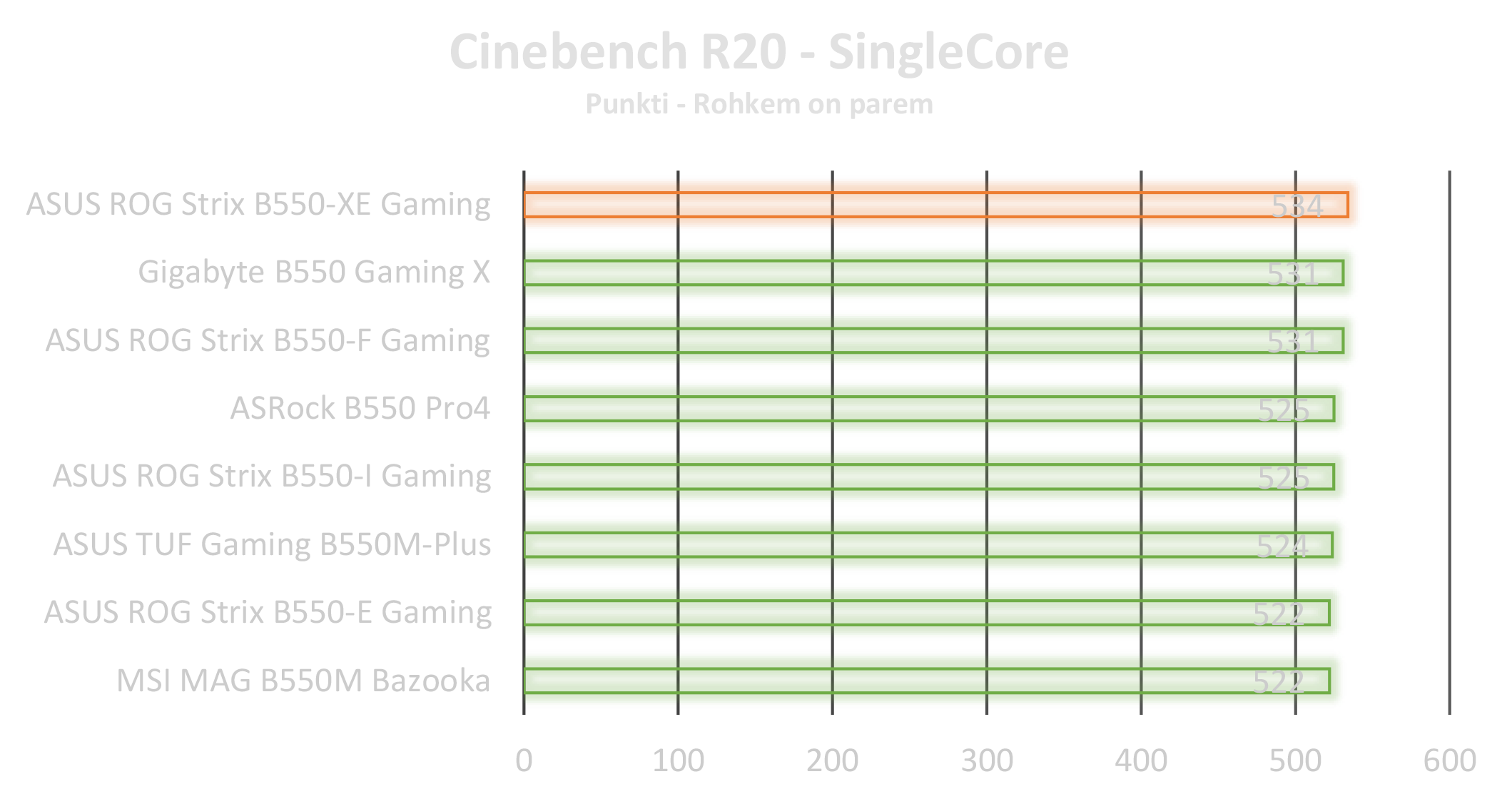

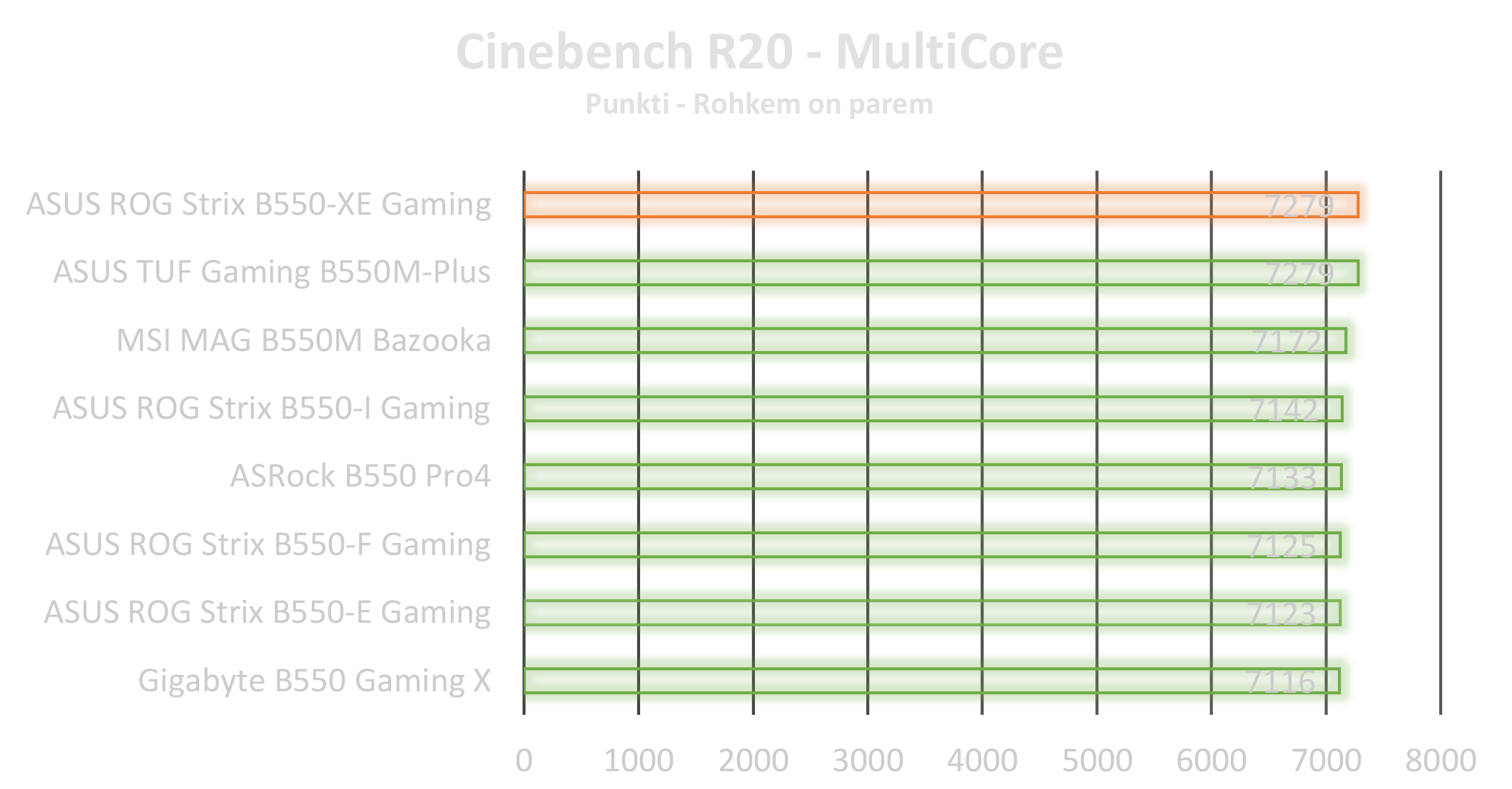

• Cinebench R20

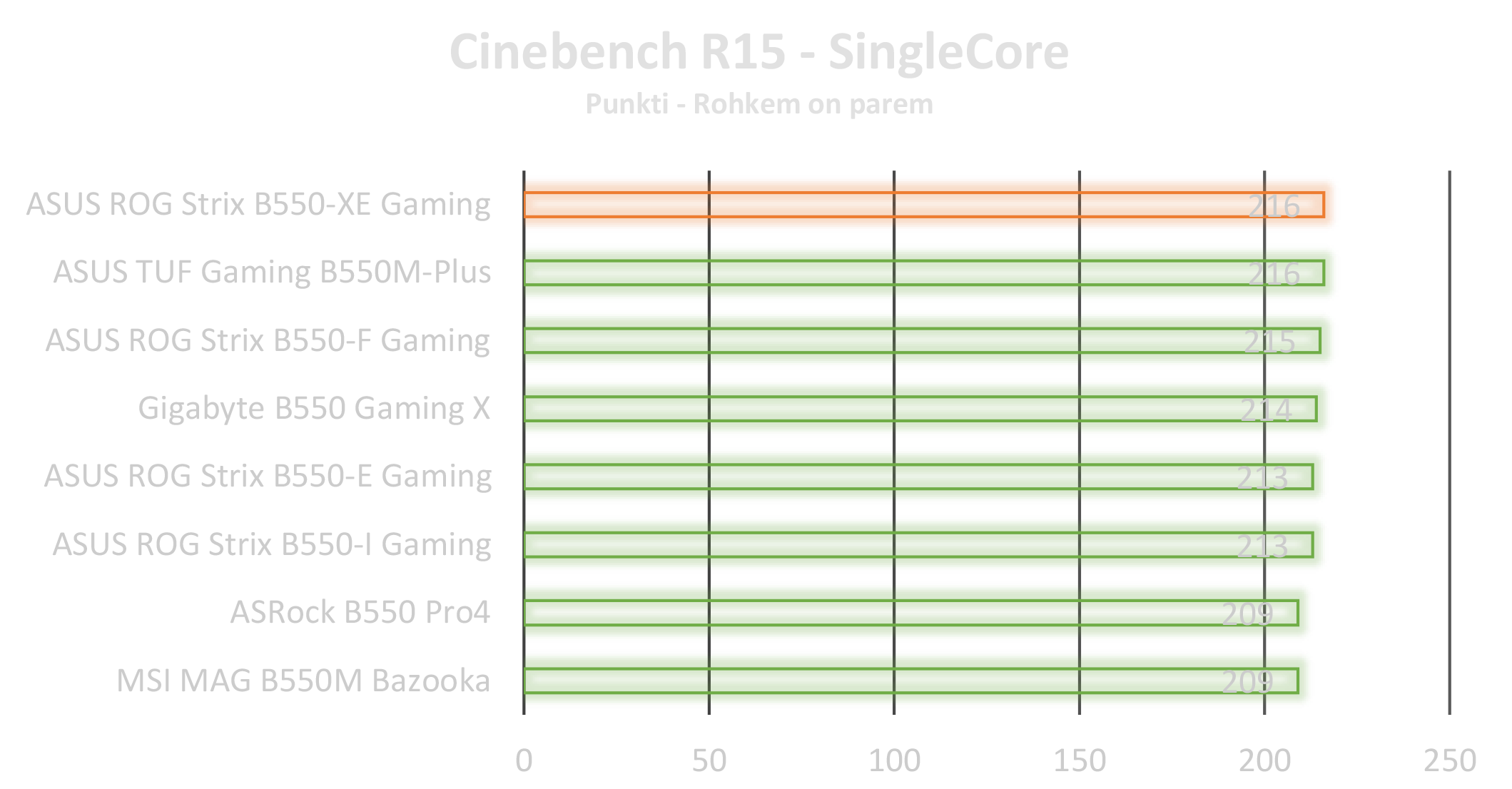

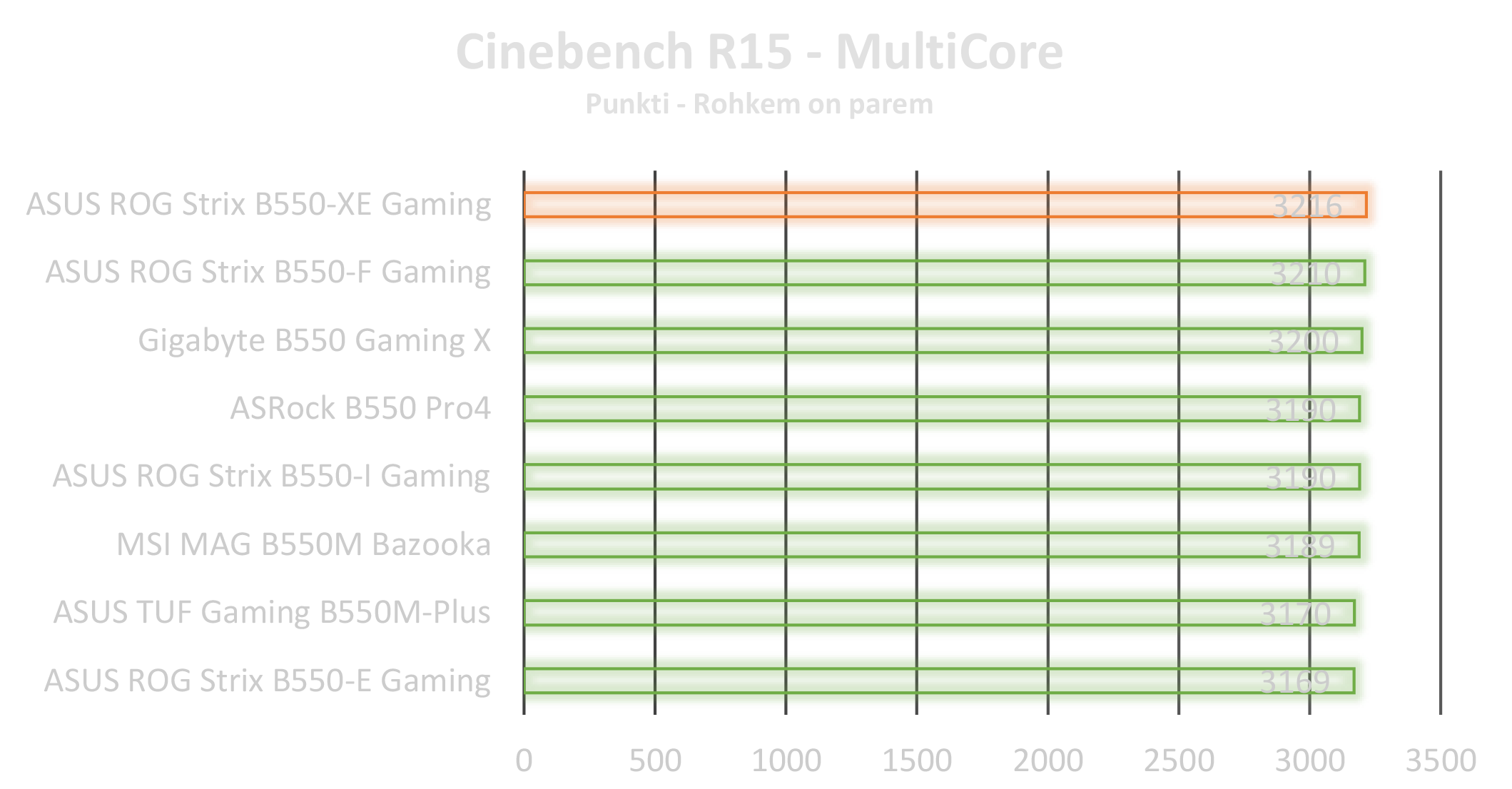

• Cinebench R15

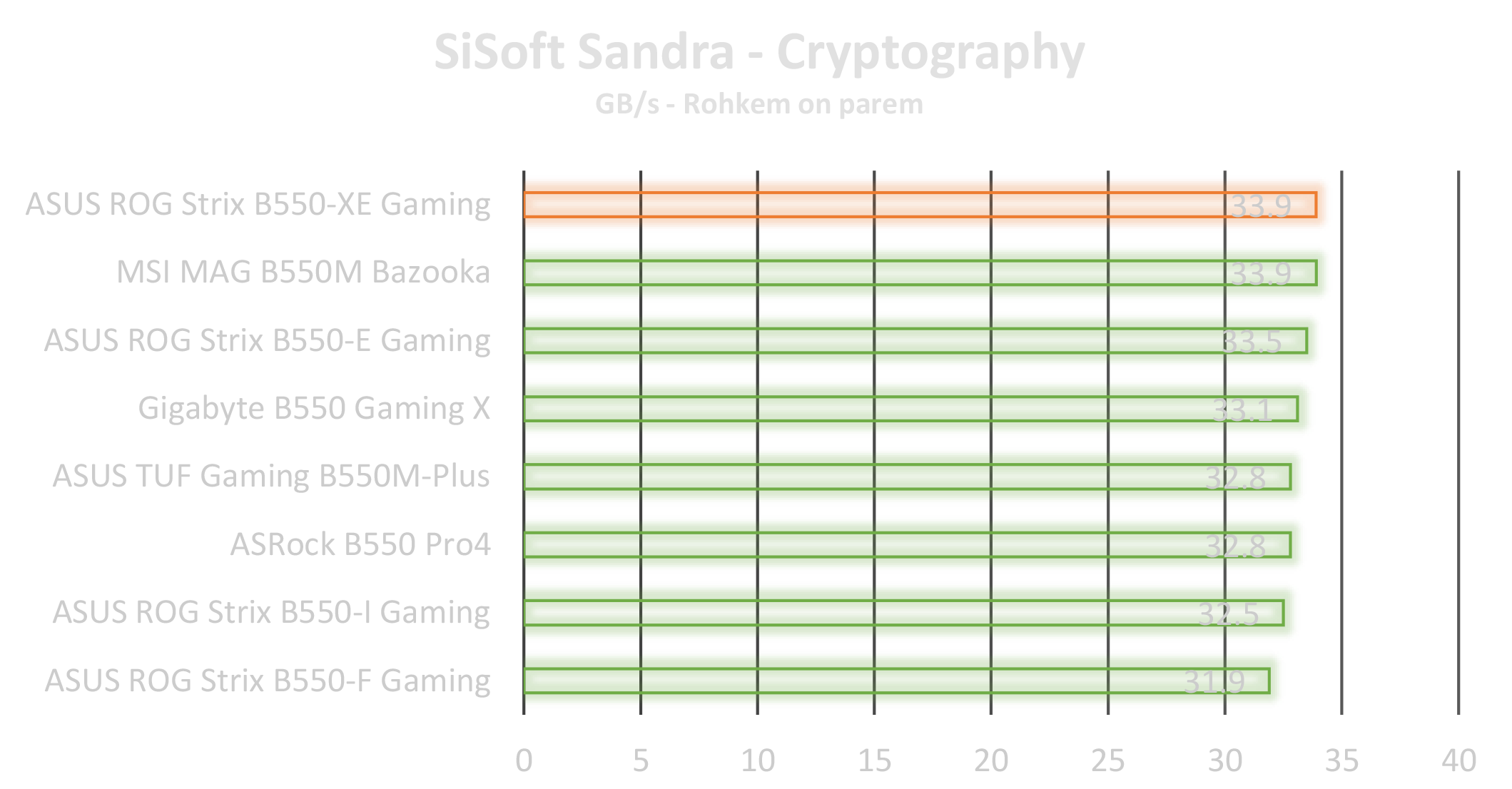

• Sandra Cryptography

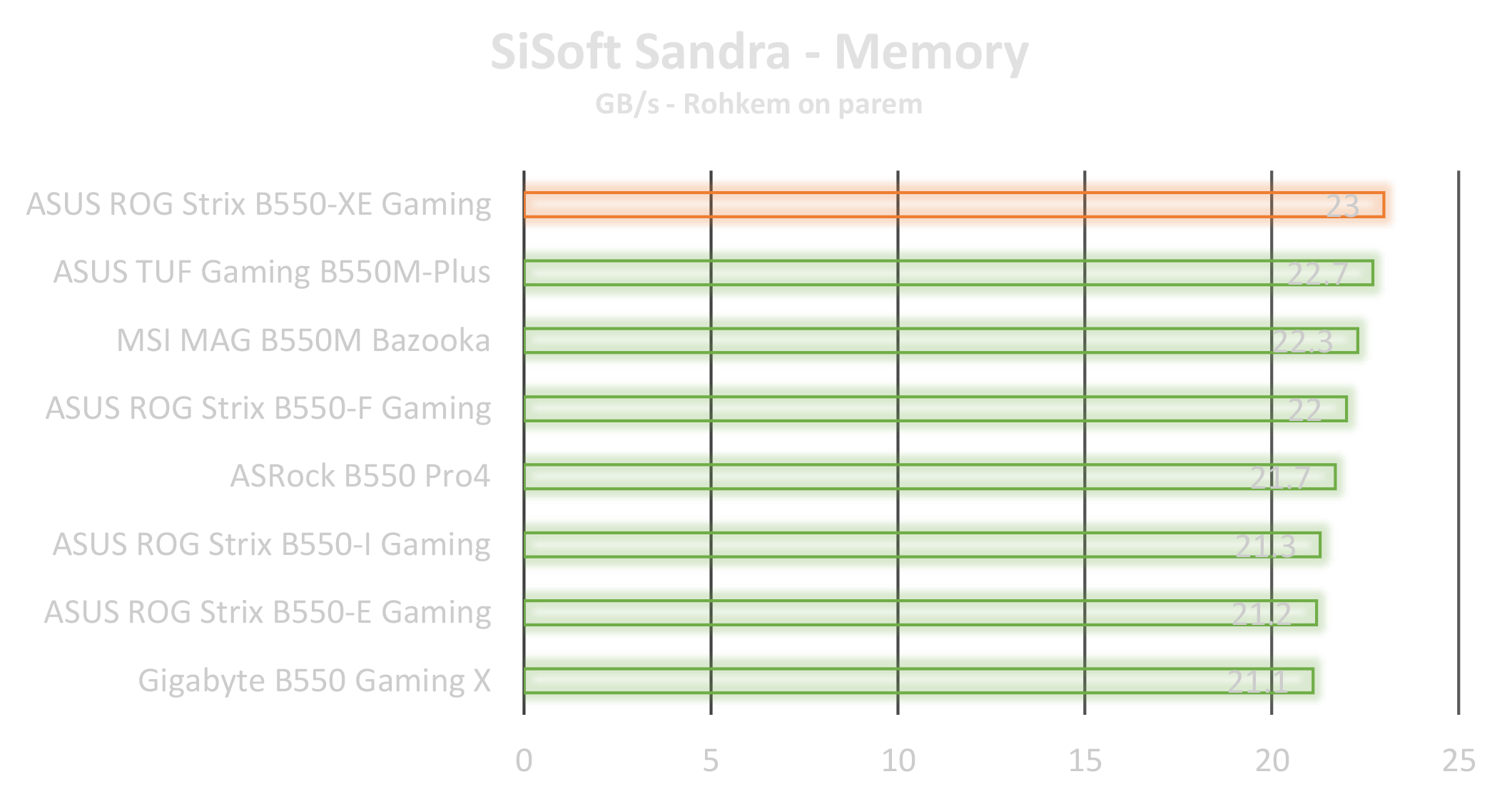

• Sandra Memory

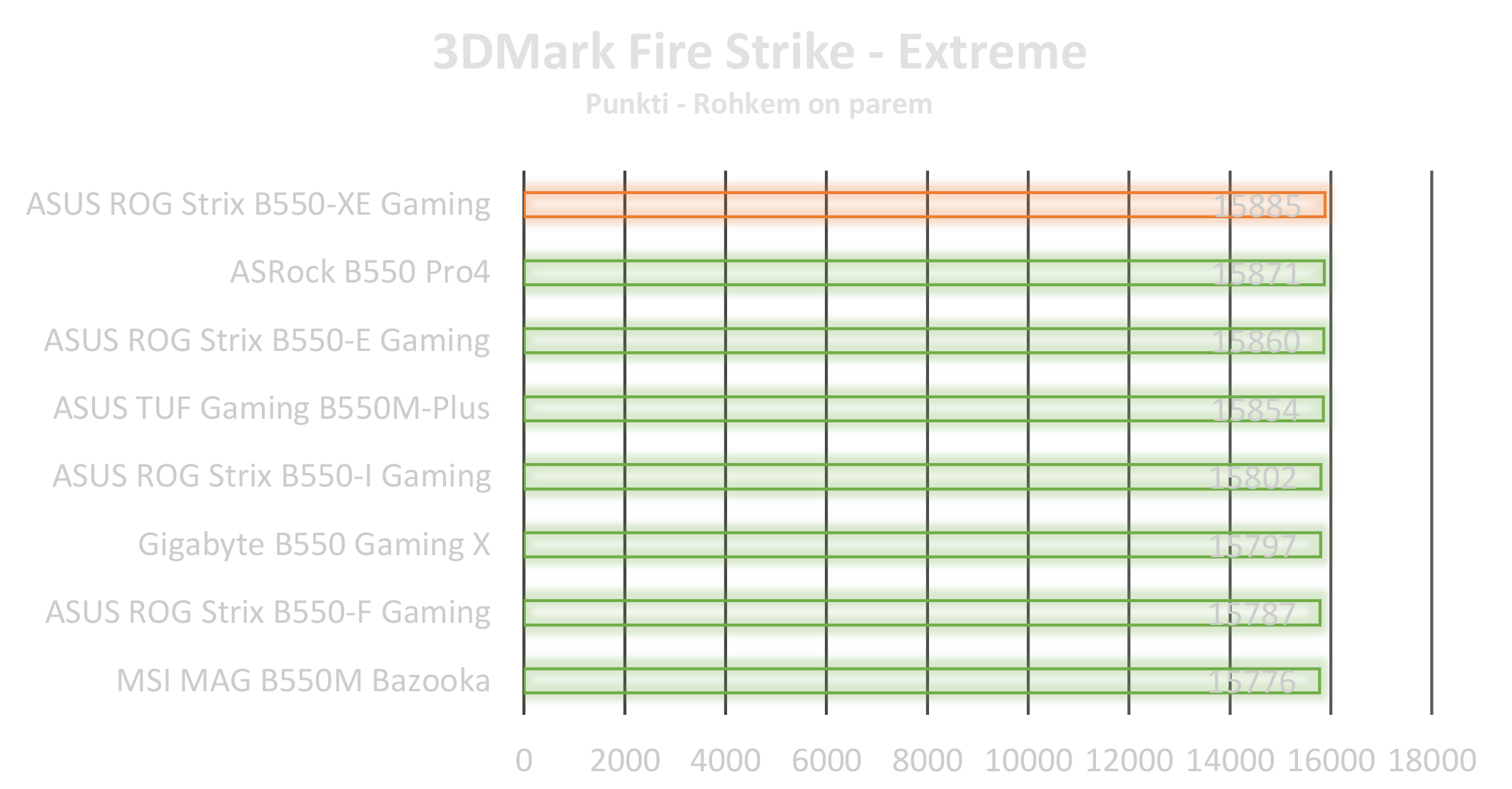

• 3DMark Fire Strike

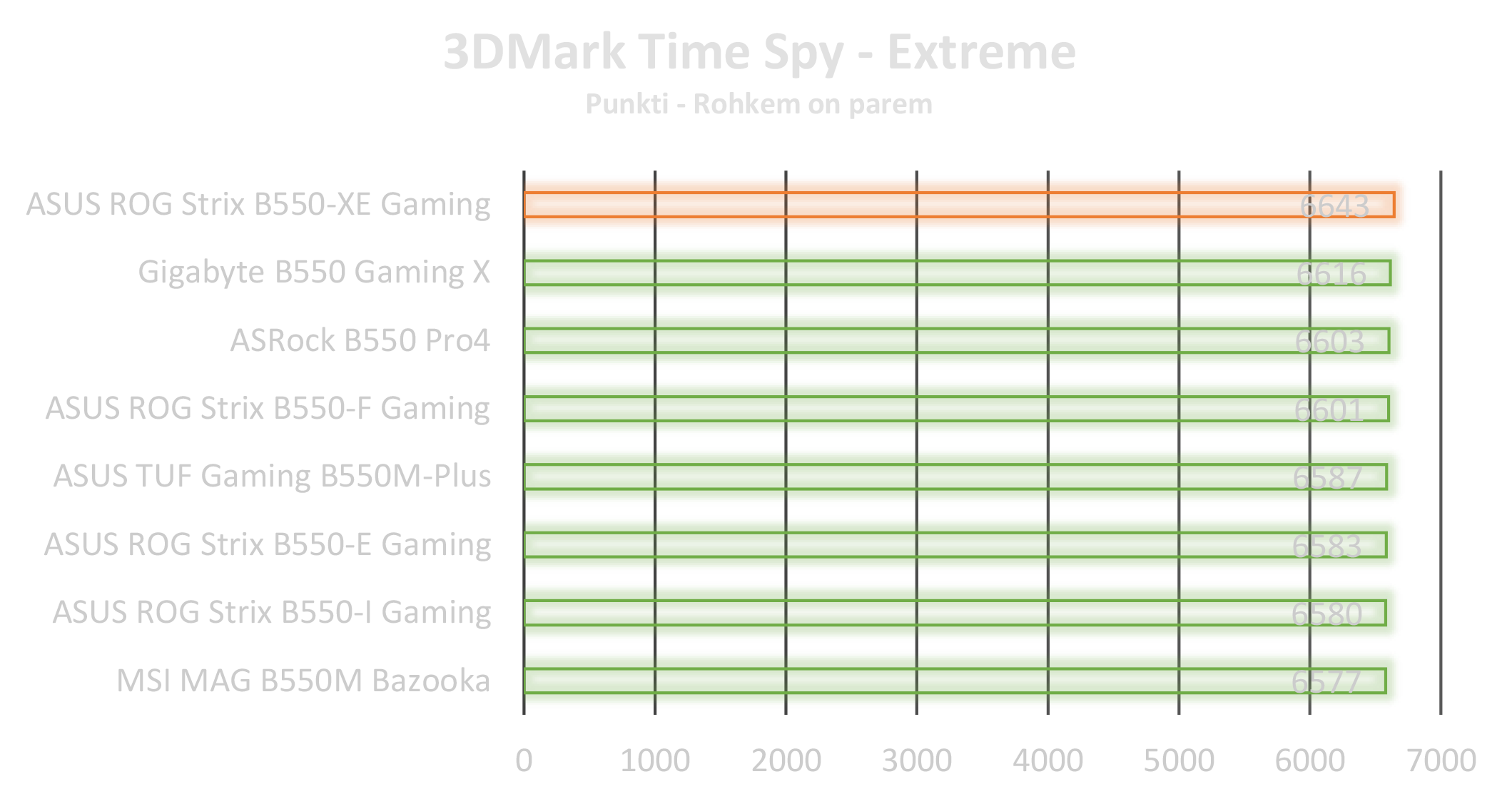

• 3DMark Time Spy

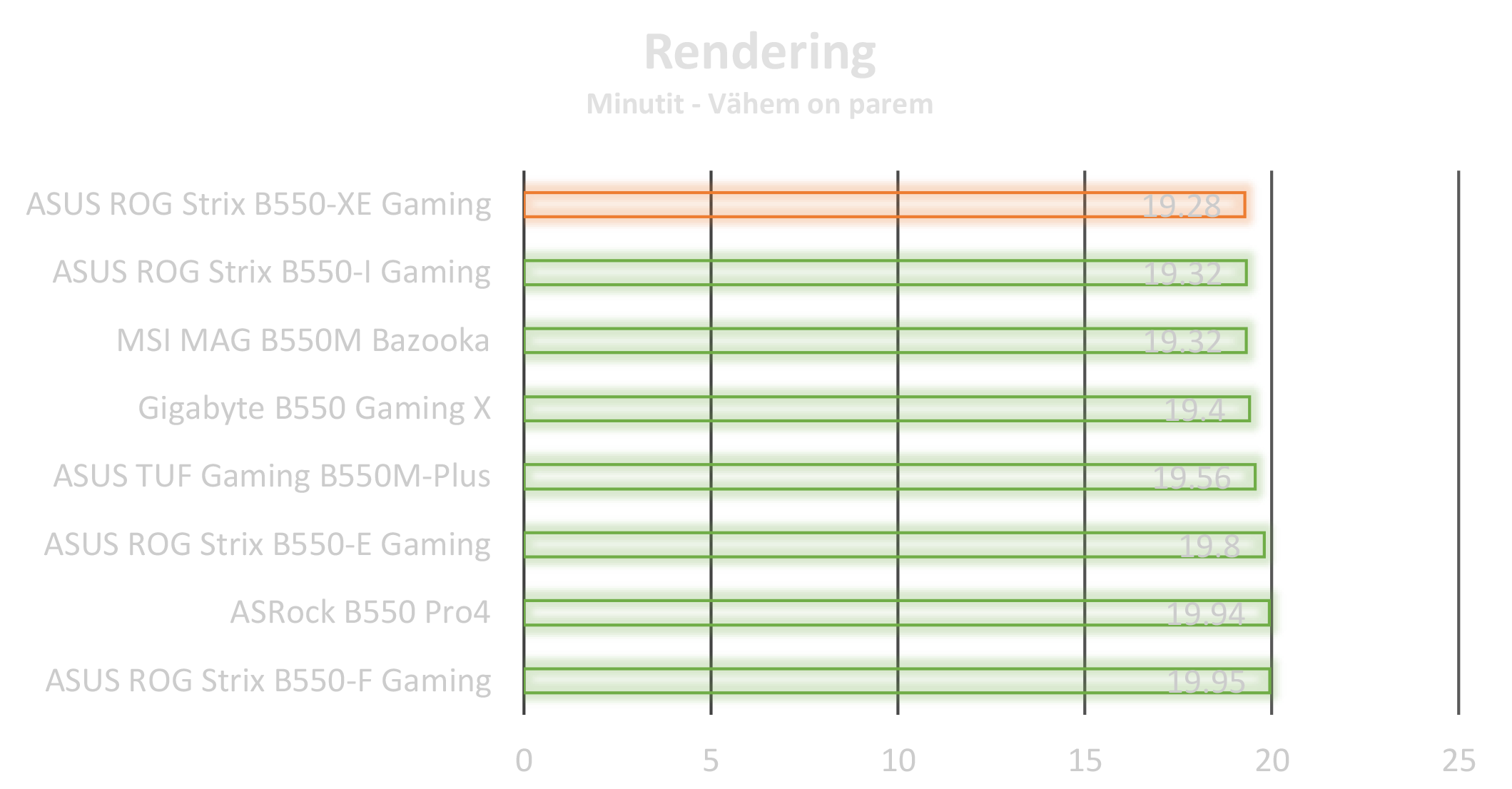

• Rendering

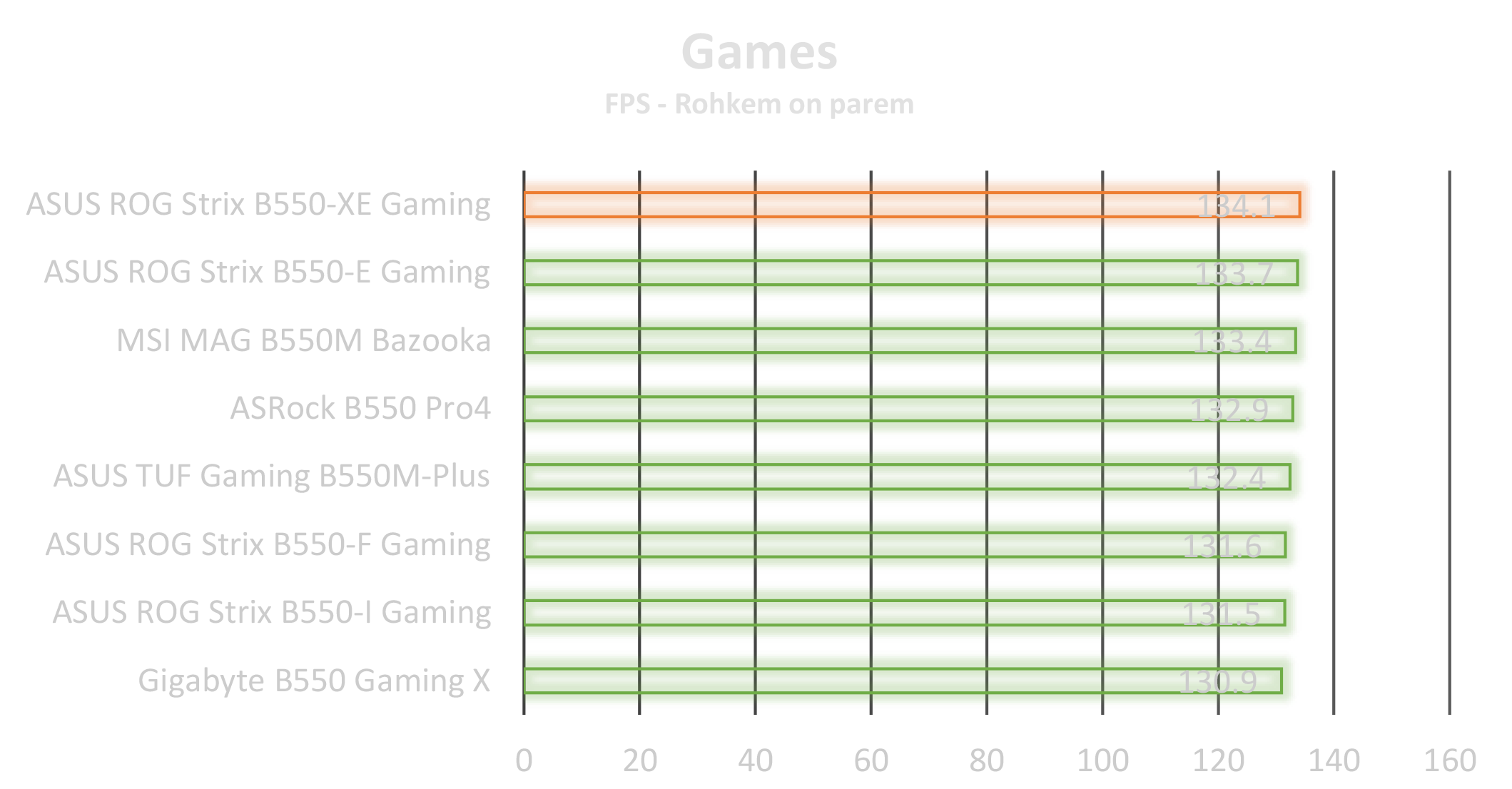

• Games

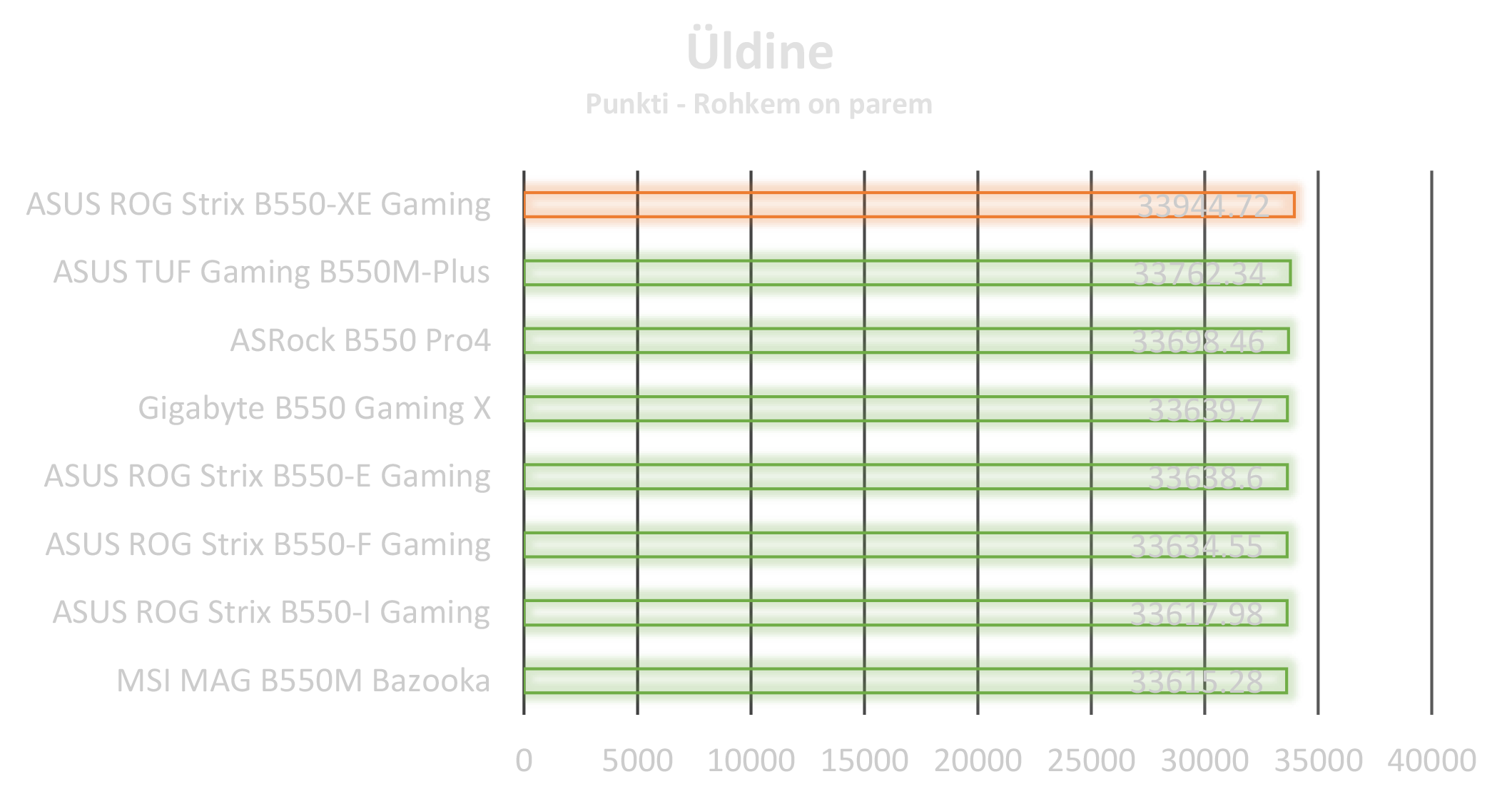

Testimine sujus hästi, ei esinenud ühtegi viga ega probleemi. Testimist saaks edasi arendada kasutades erinevad programme, kuid see muutuks ajamahukaks ning erinevused emaplaatide vahel on tegelikult väga väikesed. Kõige lõpus on välja töötud kokkuvõttev diagramm, mis peaks andma üldise ülevaate, kus mingi emaplaat oma võimsuse poolest on, tegu ei ole just kõige täpsema ülevaatega, aga vähemalt annab kiire ülevaate olukorrast.
