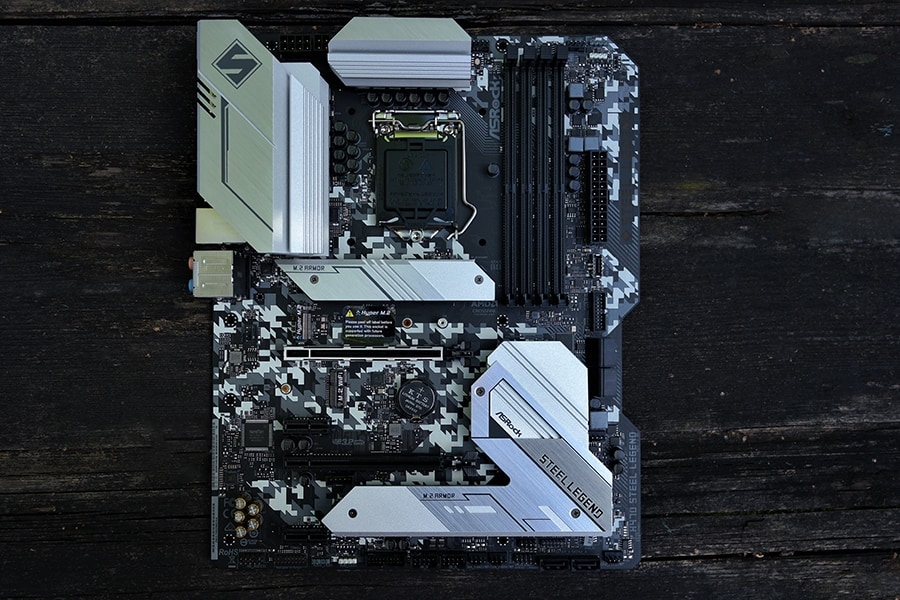

ASRock H470 Steel Legend
Kui varem oli Intel seadnud kasutajatele piiri, et ülekiirendamist saab teha ainult z-kiibistik platvormidel, siis paljud tootjad on hakanud välja tulema emaplaatidega, mis on mõeldud just mitte ülekiirentatavatele Intel protsessoritele ehk protsessorid, mis ei oma nimes k-tähte. Nimetatud emaplaat on meil ülevaatena esimene eksemplar, mis toetab sellist funktsiooni.
Ühenduvus ja võrgulahendus
Emaplaadi tagant võib leida ühe Realtek ALC1200 2.5 Gigabite’i toega ühenduspesa, mis peaks olema tavakasutajale piisav. Rõõm on näha tootjaid paigaldamas emaplaatidele paremaid ühenduspesasid kui üks Gigabite ning seda sellepärast, et platvorm on võimas ja sellest saavad kasu need, kes võtavad platvormi kasutamiseks just tööjaama tagamõttega. Kõige ideaalsem oleks olnud näha viie Gigabite toega ühenduspesa, kuid see oleks samas tõstnud emaplaadi hinda ning 2.5G ühenduspesadega ruuterid on muutumas aina populaarsemaks võrreldes viie Gigabite toe ruuteritega.

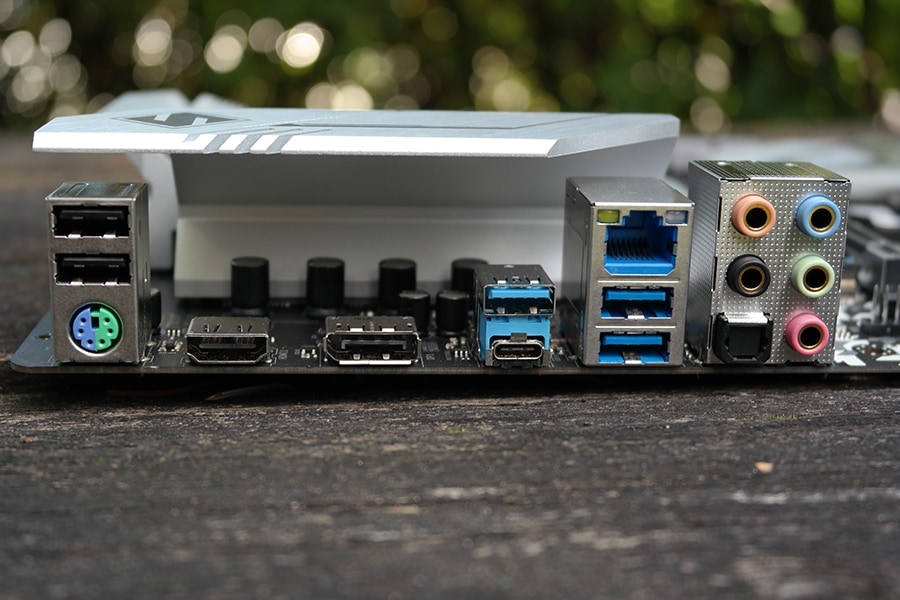

Välimised USB pesad
USB tugi on emaplaadil hea. Omades ühte USB 3.2 teise generatsiooni Type-C pesa kiirusega 10 Gbps. Tulles tavaliste pesade juurde, siis emaplaadil on olemas üks USB 3.2 teise generatsiooni Type-A pesa – kiirusega kuni 10 Gbps. Liskas kaks USB 3.2 esimese generatsiooni Type-A pesa – kiirusega kuni 5 Gbps. Vanematest ühenduspesadest on võimalik leida kaks USB 2.0 pesasid. Kõrval märkusena, et PS/2 on olemas.

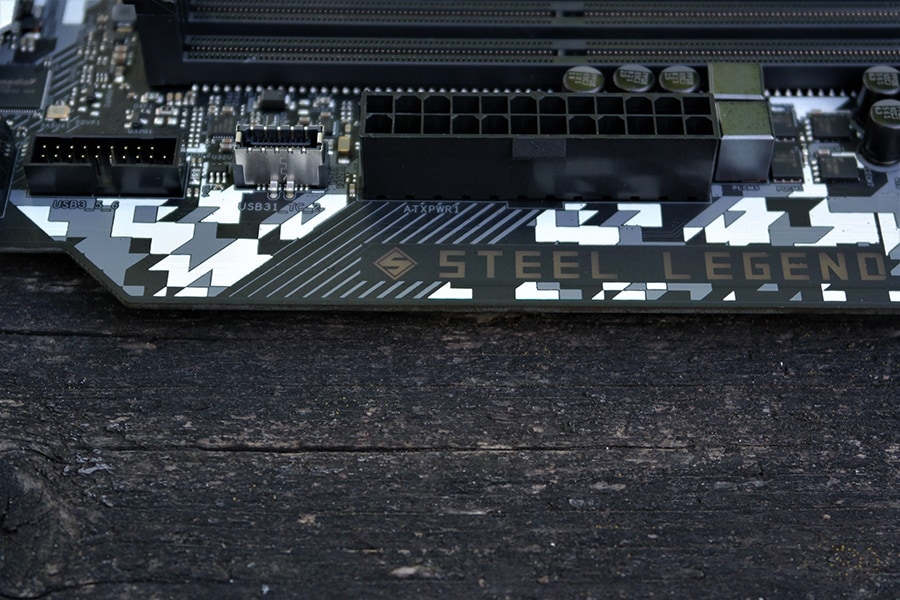

Sisemised ühendused ja USB tugi
Sisemiste USB-e tugi on kasutajasõbralik – enamus RGB kontrollerid ja kõikühes vesijahutid kasutavad USB 2.0 pesasid. Ühesõnaga emaplaadilt on võimalik leida kaks USB 2.0 pesa ning kaks esimese generatsiooni USB 3.2 pesa kiirusega 5 Gbps ja ühe USB 3.2 teise generatsiooni pesa kiirusega 10 Gbps. Ainuke koht kus viriseda oleks USB 2.0 pesade arv, kuid samas ühe lisapesa panek oleks äkki vähendanud teiste pesade arvu. Lisaks kui väga vaja, siis saab ühe 3.0 pesa ümber ühendada pikendusega 2.0 pesadeks – kui 2.0 pesadest peaks puudust tulema.
Helilahendus
Heli jaoks on tugi olemas viie audio pesa abil ning olemas on ka optiline S/PDIF pesa. Kes rohkem tahab uurida, siis heli eest vastutab Realtek ALC1200 võimaldades kasutada kaheksat heli kanalit. Vasak ja parem helikanal on eraldi kihtidel, et tagada puhas signaal.
Lisafunktsioonid ja puudujäägid
Pisikesed lisad mida meie tahaksime näha. Emaplaadil I/O kilp eelnevalt tootja poolt emaplaadi külge ehitatud – praktilise poole pealt ei anna midagi juurde. Vigade tuvastamiseks kahekohaline ekraan – lisa, mis on tänapäeval leitav kallimatel emaplaatidel. BIOS-i ja CMOS-i nuppud kasutaja elu kergemaks tegemiseks. Kõik need väikesed lisad kergitavad emaplaadi hinda, kuid oleksime tahtnud näha vähemalt ühte neist rakendatud nimetatud emaplaadil.
Videoväljundid
Pildi edastamiseks saab kasutada emaplaadi tagant leitavat HDMI pesa, mis toetab eraldusvõimet kuni 4096 x 2160, kuid seda ainult 30 Hz sagedusel. Lisaks HDMI pesale on olemas DisplayPort 1.2 pesa, mis toetab eraldusvõimet 4096 x 2304 ja 60 Hz värskendussagedust.
PCIe ja mitme GPU tugi

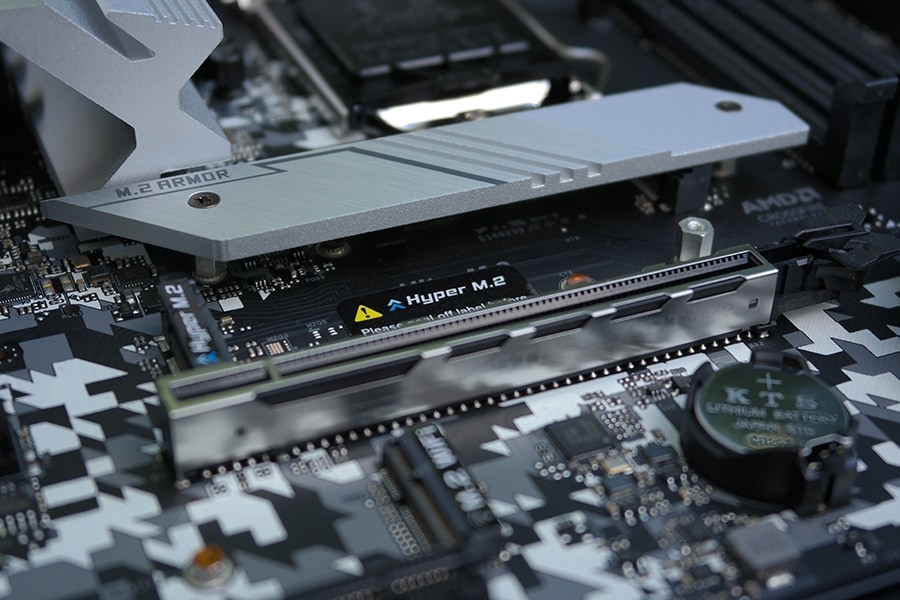

Jõudes ridade juurde, siis emaplaat toetab AMD 2-Way CrossFireX tehnoloogiat, kuid kahjuks puudub tugi Nvidia SLI tehnoloogiale – SLI tugi tõstab emaplaadi hinda, kuna emaplaat peab läbima testid ja saama vastava sertifikaadi, võrreldes AMD CrossFireX toega, mis ei vaja töötamiseks mingit lisa ja on tasuta. Juba pikemat aega on levinud trend, mis seisneb PCIe pesade tugevdamises metalliga, antud emaplaadil on tugevdatud esimene täispikkuses olev PCIe pesa.

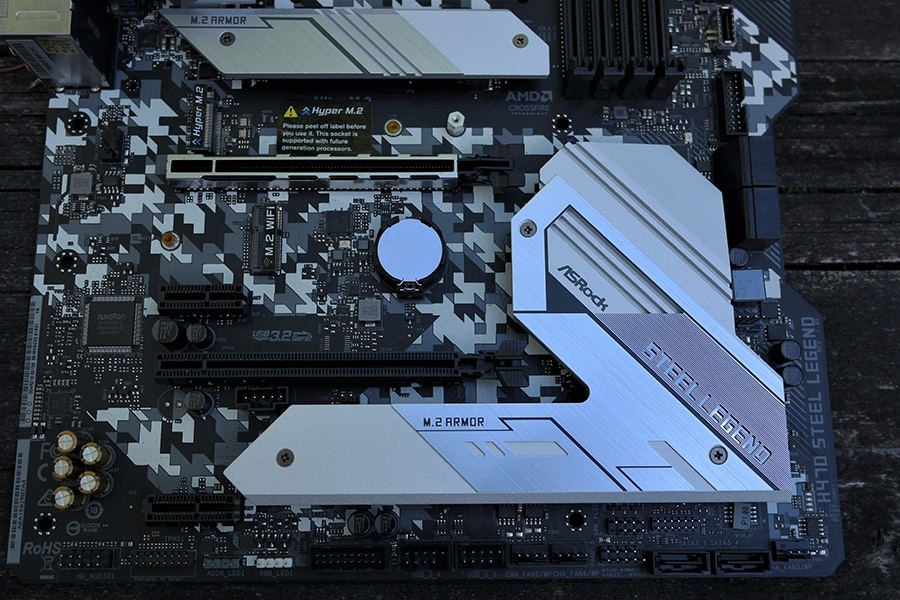

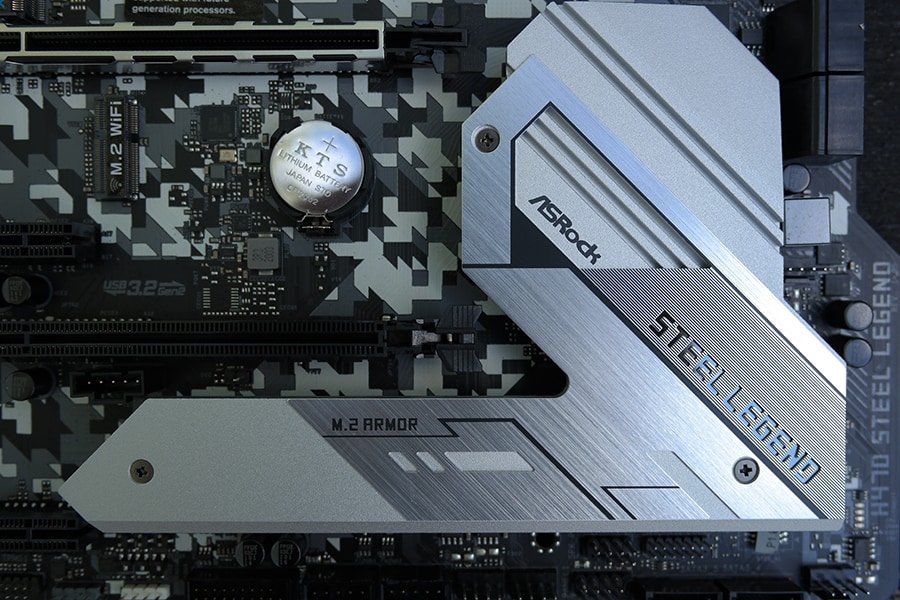

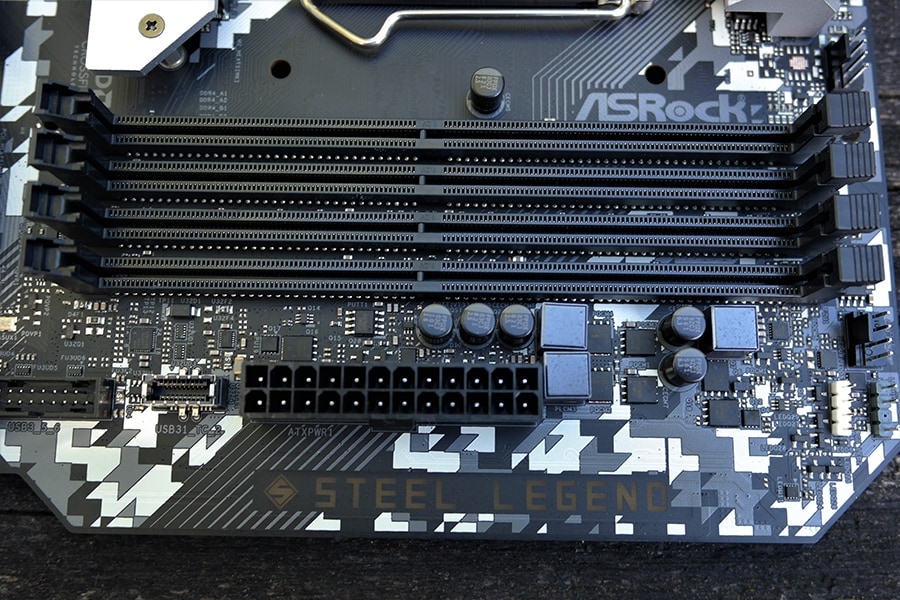

Salvestus ja mälu tugi

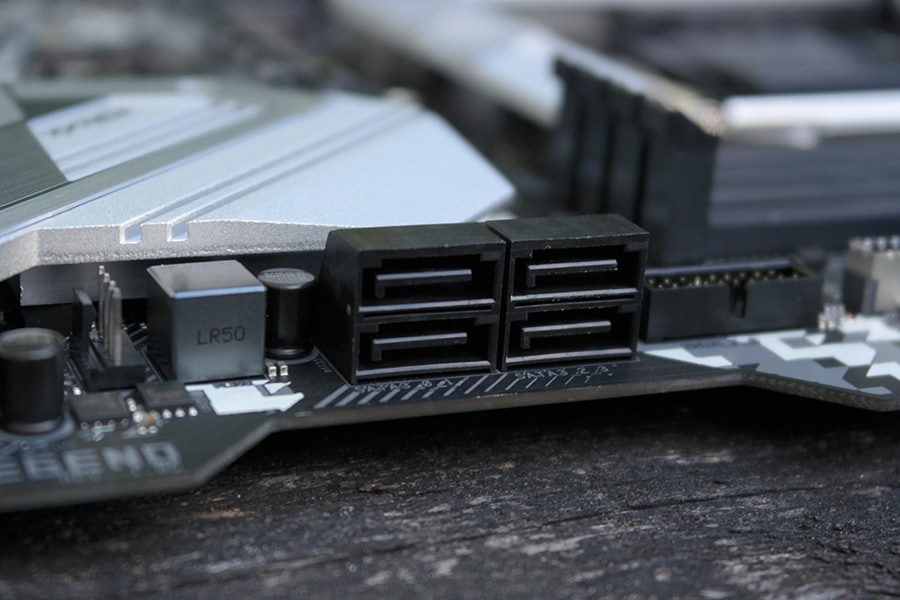

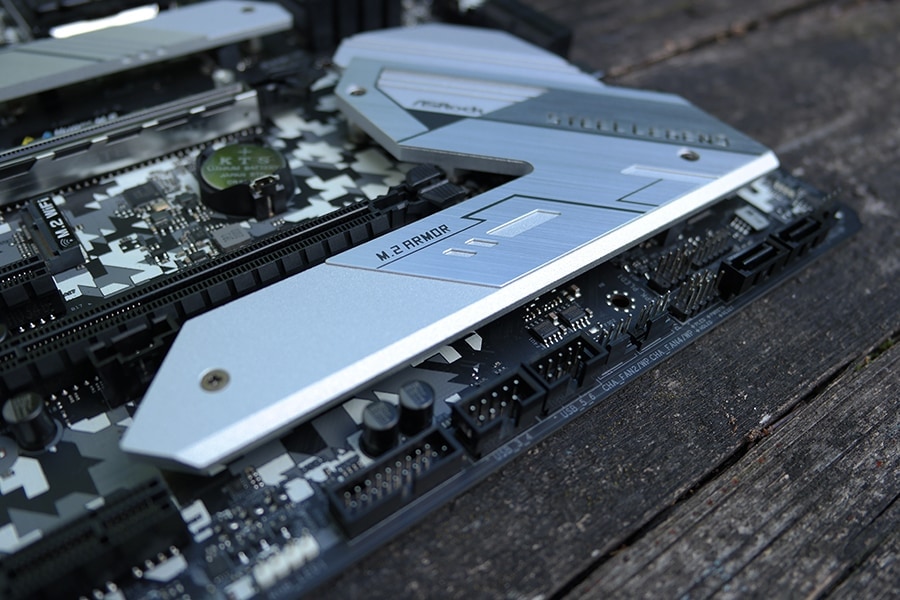

Rääkides veel emaplaadi pesadest, siis kõik kasutajale vajalik on olemas. Andmeladustuse poolest on kasutajal võimalus paigaldada kaks M.2 ketast ning kuus SATA 6Gb/s ketast, emaplaat toetab Raid 0, 1, 5, 10 funktsioone ning lisaks sellel on tugi Inteli Optane funktsioonile. Mälude tugi on emaplaadil märkimisväärne, võimaldades ülekiirendust kuni 2933 MHz, kasutades jätkuvalt kahe kanali tehnoloogiat. Maksimaalselt toetab emaplaat 128 GBi, mida saab paigutada emaplaadil nelja olevasse pesasse olenemata, mis protsessoriga on tegu.
BIOS ja tarkvara
ASRock omab väga head UEFI ülesheitust ning kergesti mõistetavaid funktsioone ehk kasutajaliides on väga hea. Nagu iga UEFI süsteemiga võtab see natuke aega, et saada asi käppa, kuid see ei võta kaua. Ülesehitus on sarnane eelnevatele versioonidele ning kes on varem kasvõi natukenegi kokku puutunud tunneb ennast nagu kodus. Tavaks on saanud, et tootjad annavad kasutajale kaks ülesehitust, üks, mis omab väga vähe informatsiooni, kuid ajab asja ära ehk siis ASRock’i puhul on tegu EZ Mode’iga ning teine, mis siis omab kõike liugureid ja muutujaid on siis Advanced Mode, mida soovitaksin kõigile, kuna mõnikord võib nii midagi huvitavat leida ning äkki tekib isegi huvi ülekiirendamise vastu.
ASRock BFB – Base Frequency Boost
Nüüd oleme jõudnud nimetatud emaplaadi kõige mahlasema palani „BFB“. Liigudes ringi „OC Tweaker“ esilehel näeme võimalust ülekiirendada protsessorit, mille baastaktsagedus on lukustatud – pole algselt mõeldud Inteli poolt ülekiirendamiseks. Kasutajale pole küll antud ligipääsu taktsageduse kordistajale, kuid on võimalus muuta võimsuspiire. Võttes aluseks testimisel kasutatud Intel Core i9-10900, mille võimsuspiirang on 65W, mis võib jääda mõnikord väheseks kui protsessor kiirendab ja jõuab limiidini, isegi kui temperatuuri poolest oleks võimalik veel kõrgemale kiirendada. Tänu kõrgemale võimsuspiirangule saab protsessor töötada pikemat aega kõrgematel taktisagedustel
Ülekiirendamine
ASRock AI teeb automaatse (või manuaalse) üle kiirendamise kergemaks ja kiiremaks kui kunagi varem. Üle kiirendamine on tehtav nii Windowsi keskkonnas kui ka otse UEFI kaudu. Lisaks suudab AI jälgida temperatuure, ventilaatorite kiiruseid ning elektrinõudlust ja vajaduselt ventilaatoreid kiiremaks seada.
Ülekiirendamine viib tehnika viimasele piirile, testides emaplaadi vastupidavust kuumusele ja suurenevale voolukogusele ning annab ülevaate kasutatud komponentide kvaliteedi kohta. Ülekiirendust ei pruugi igaüks kasutada oma süsteemi peal, kuna soovib säästa komponentide eluiga, kuid hea on teada kui kvaliteetne on süsteem ja milleks see võimeline on.
Testmetoodika ja tulemused
Emaplaadi testimiseks kasutasime mitmeid laialt levinud jõudlusteste, sealhulgas Cinebench R15 ja R20, Blenderit, AIDA64 mälu teste ning 3DMarki Time Spy ja Fire Strike teste. Lisaks vaatasime jõudlust nii renderdamises, mängudes kui ka üldises kasutuses, et saada võimalikult terviklik ülevaade emaplaadi käitumisest erinevates stsenaariumites.
Testimine sujus probleemideta ning ühtegi stabiilsus- ega ühilduvusprobleemi ei esinenud. Kuigi testide valikut oleks võimalik veelgi laiendada, muutuks see kiiresti ajamahukaks ning praktikas jäävad erinevused emaplaatide vahel pigem marginaalseks. Artikli lõpus olev kokkuvõttev diagramm annab kiire visuaalse ülevaate, kuhu antud emaplaat jõudluse poolest paigutub. Tegemist ei ole absoluutse mõõdupuuga, kuid see aitab hästi erinevaid lahendusi omavahel võrrelda.

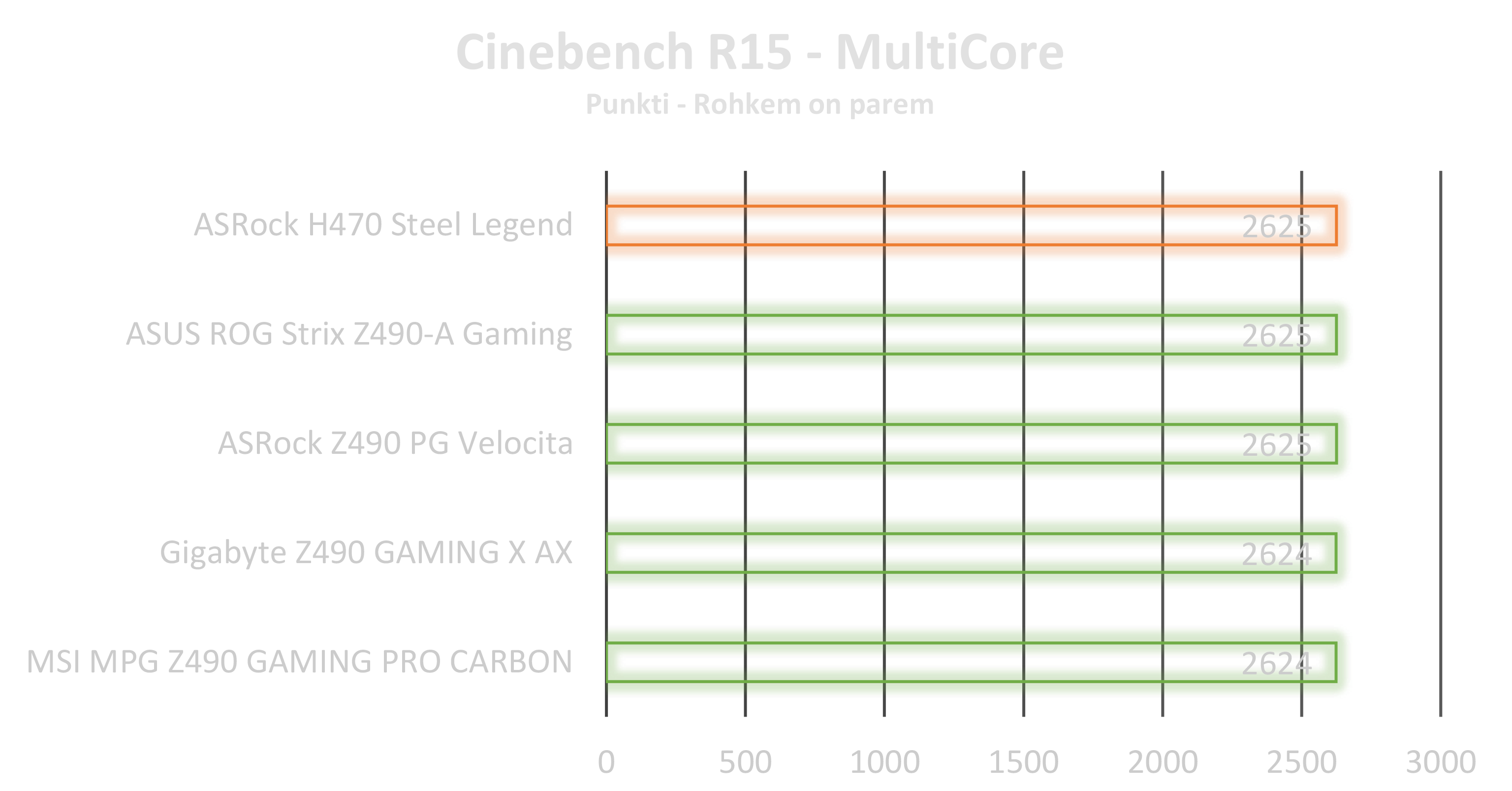

Cinebench R15

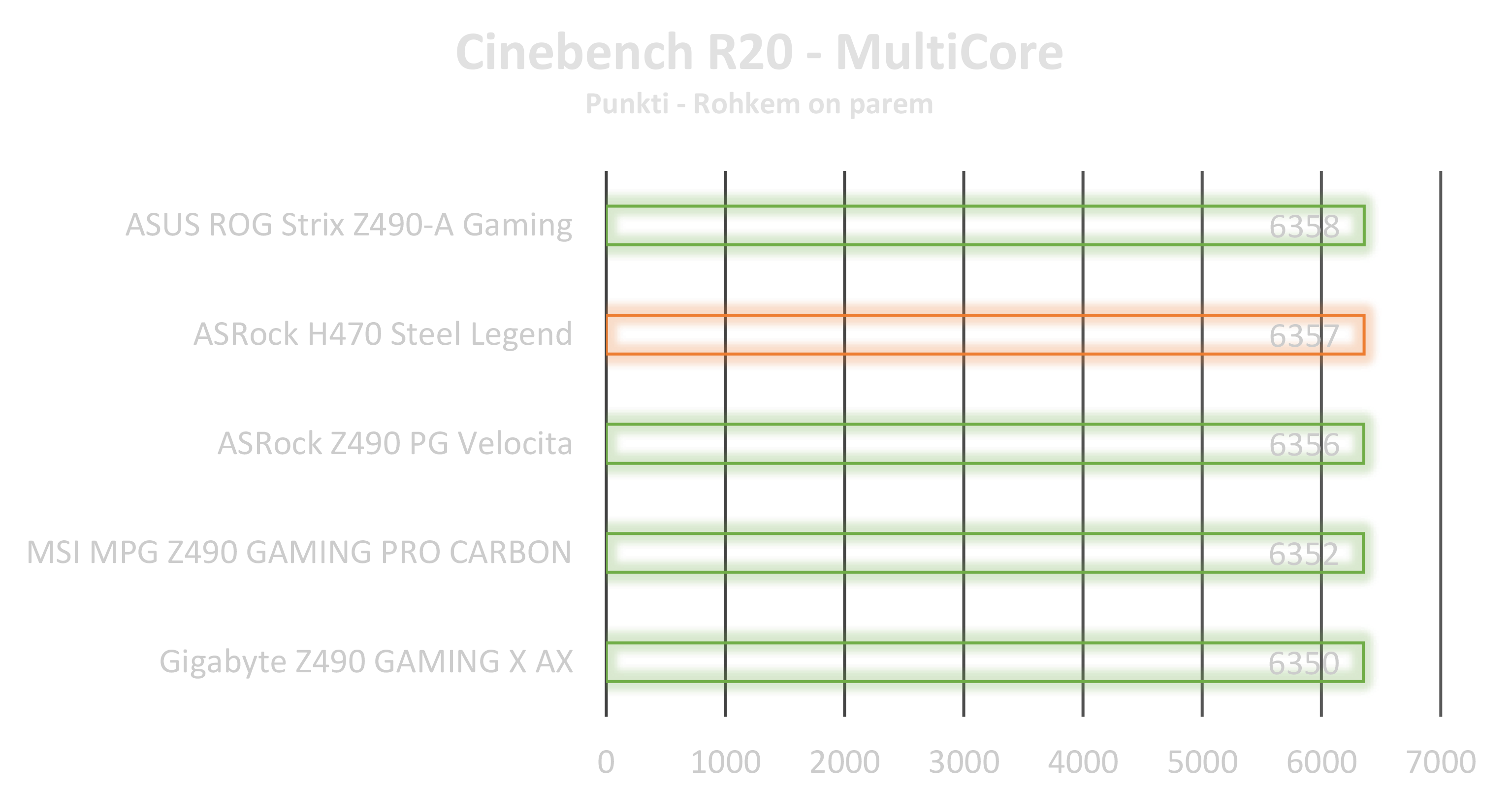

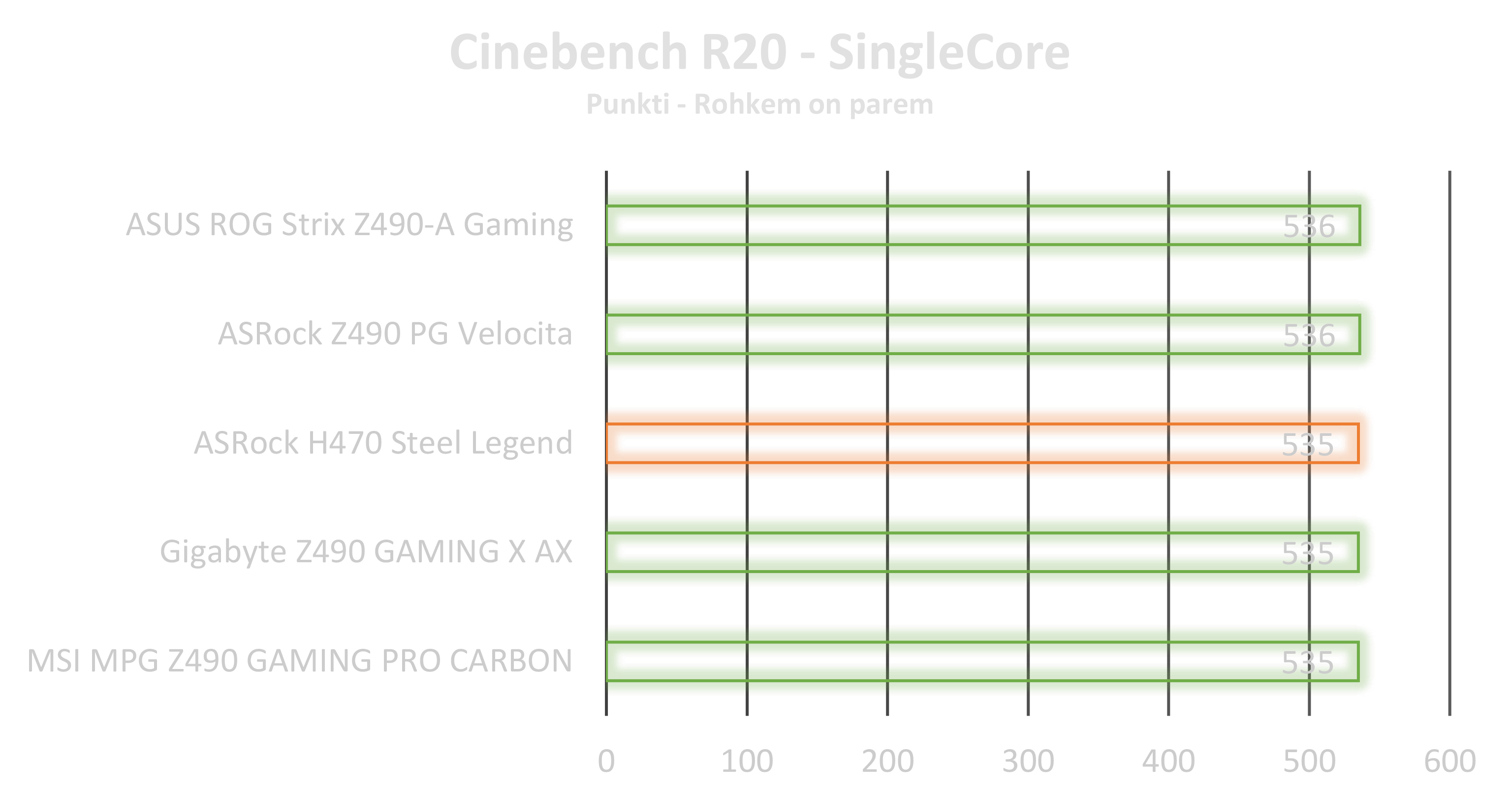

Cinebench R20

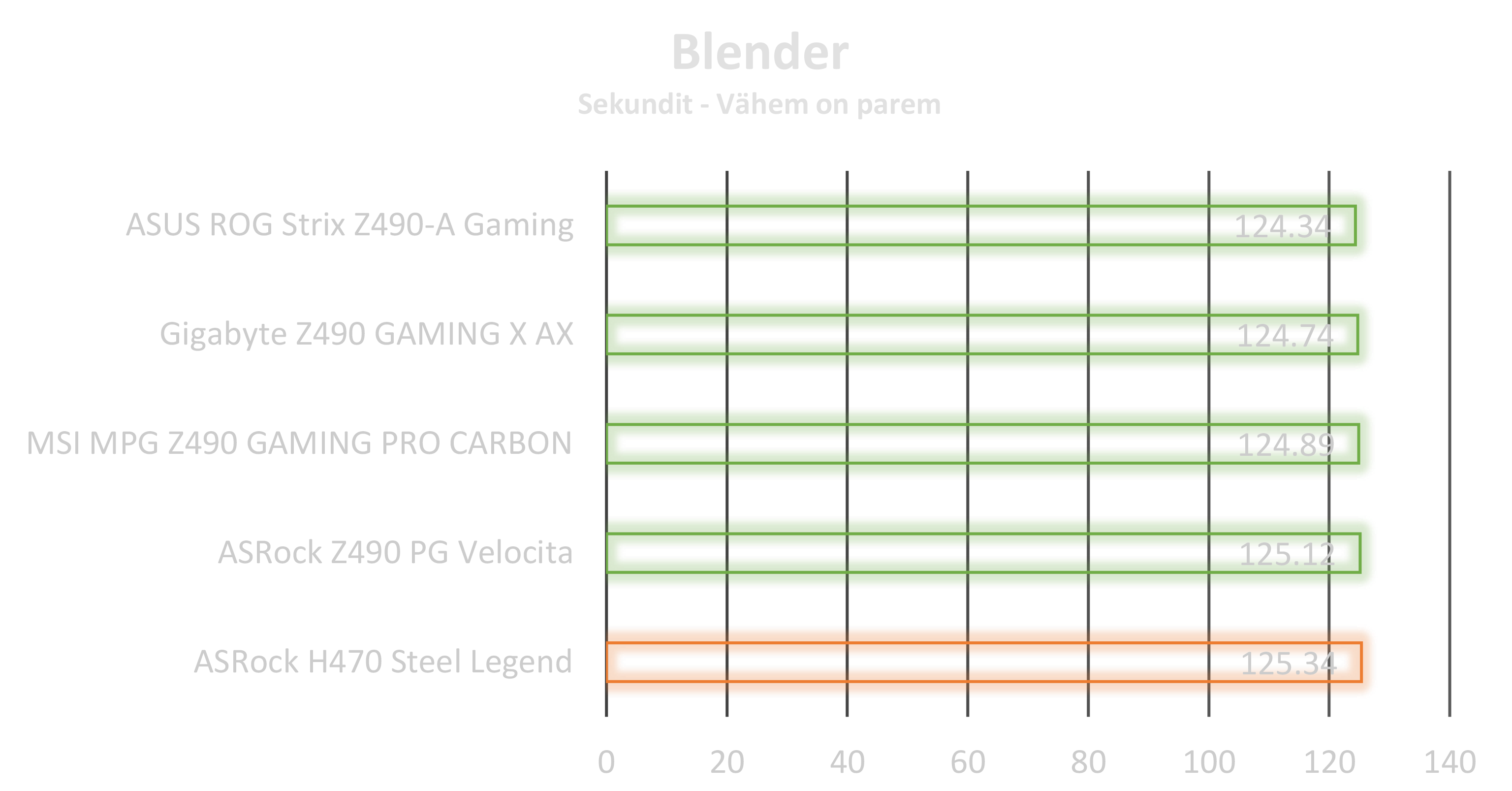

Blender

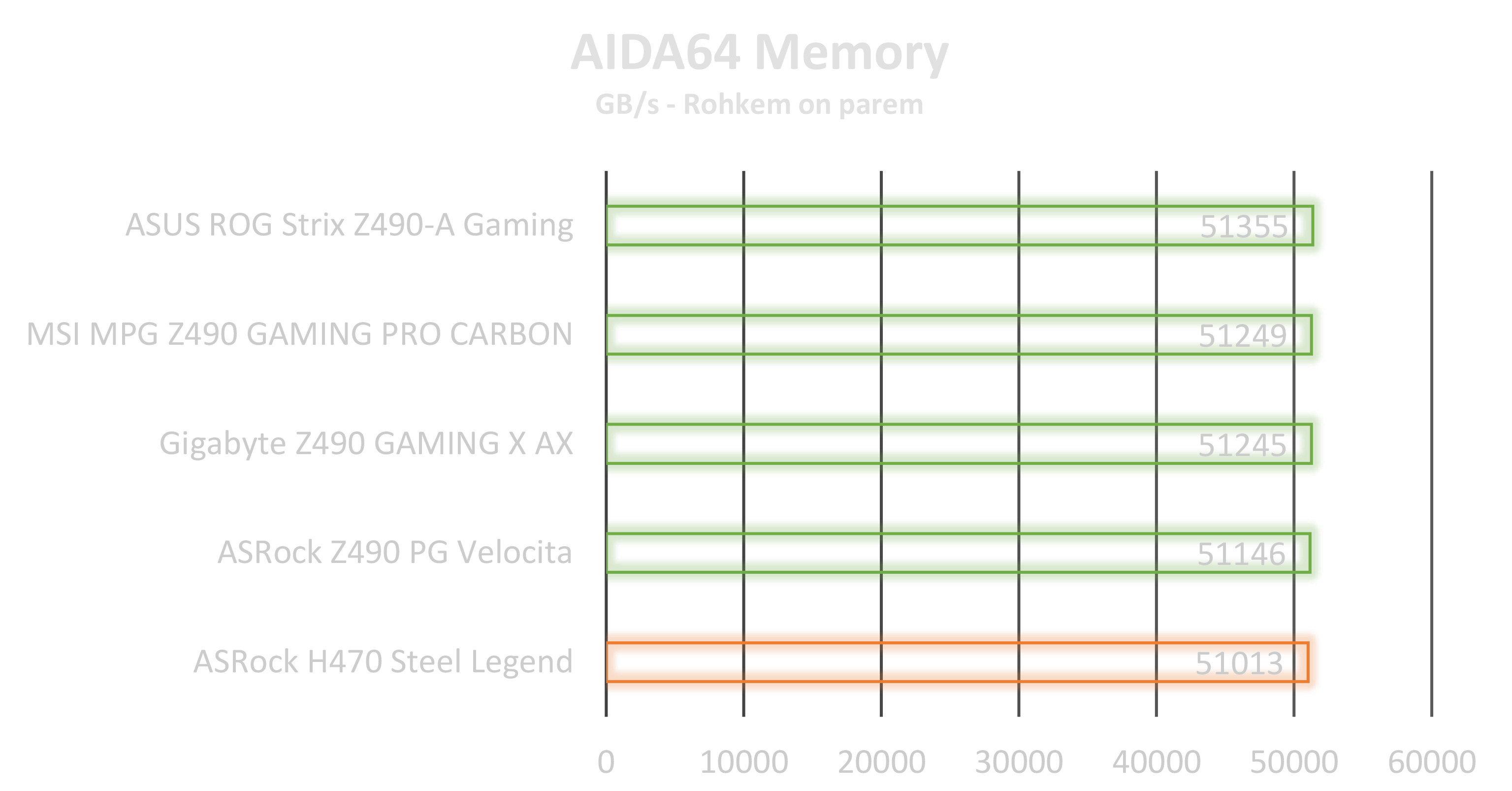

AIDA64 Memory

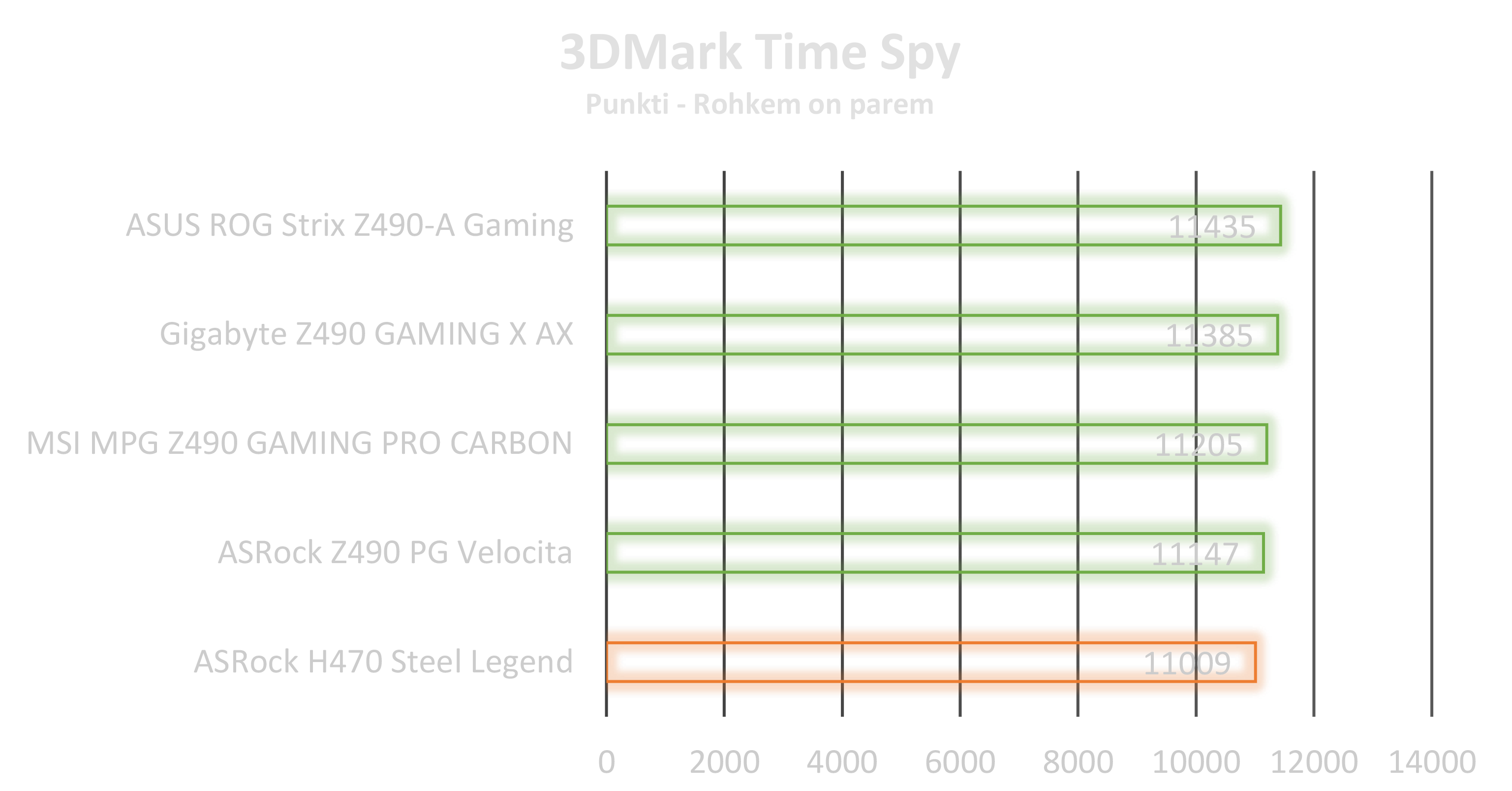

3DMark Time Spy

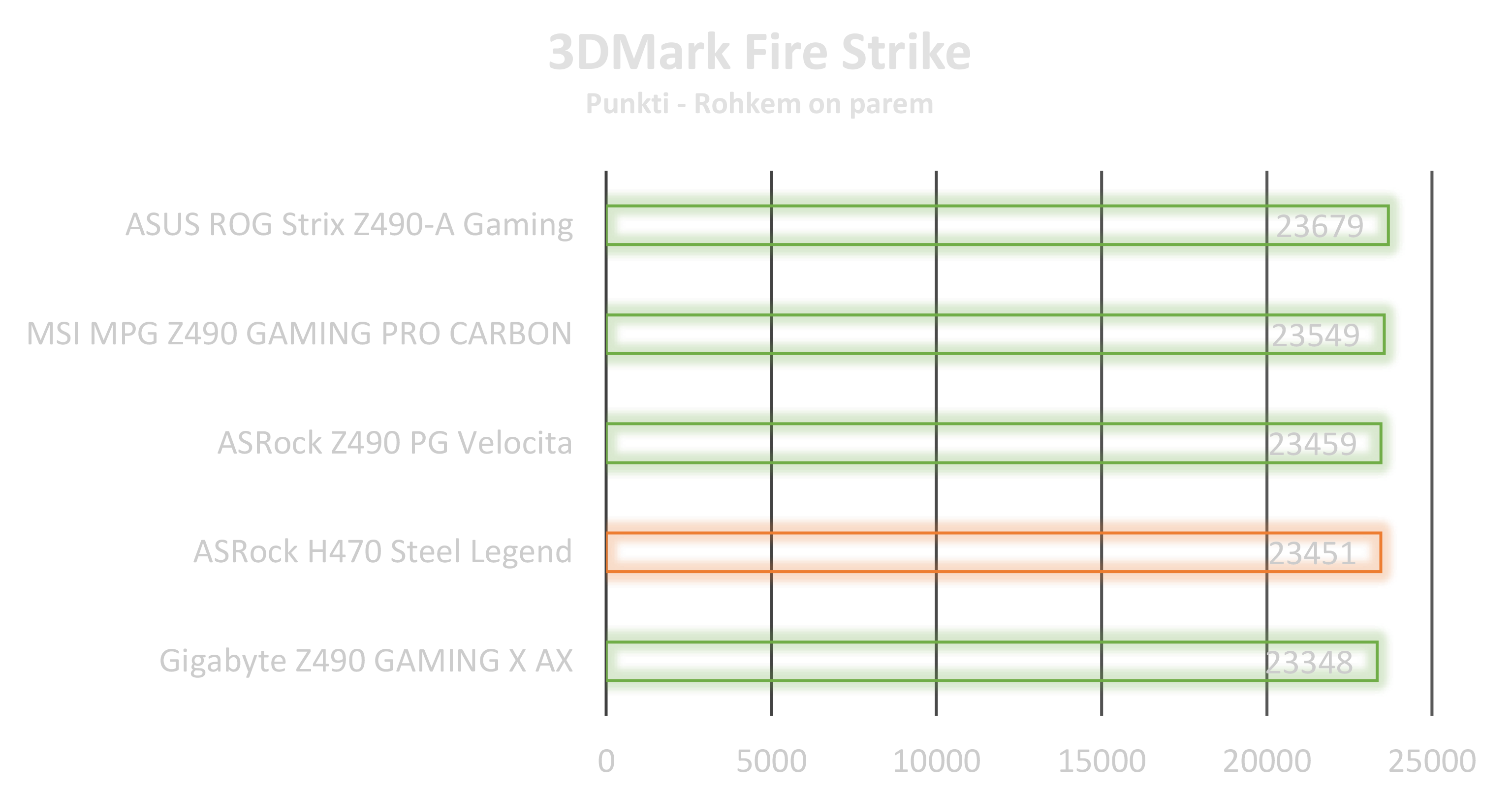

3DMark Fire Strike

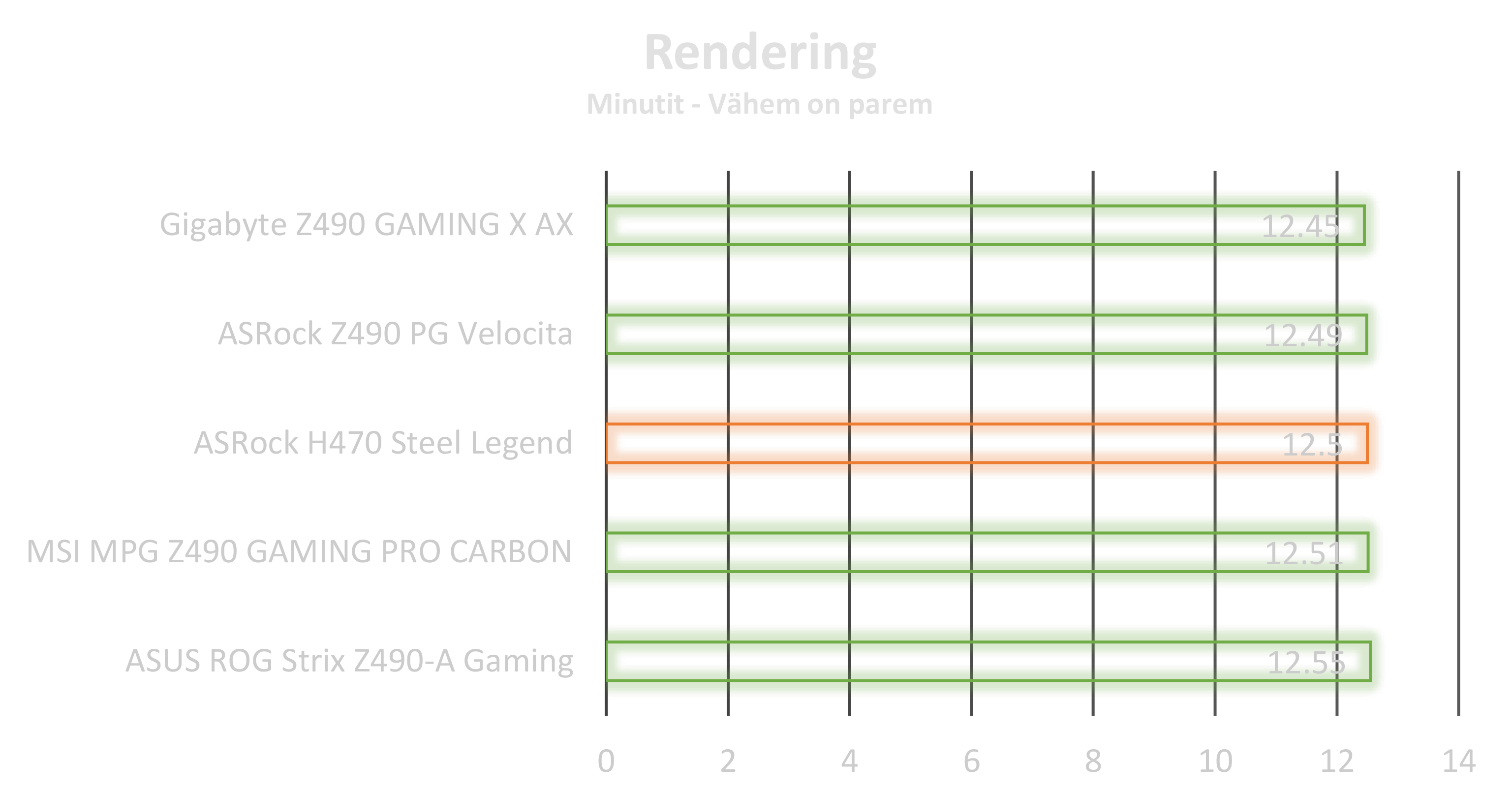

Rendering

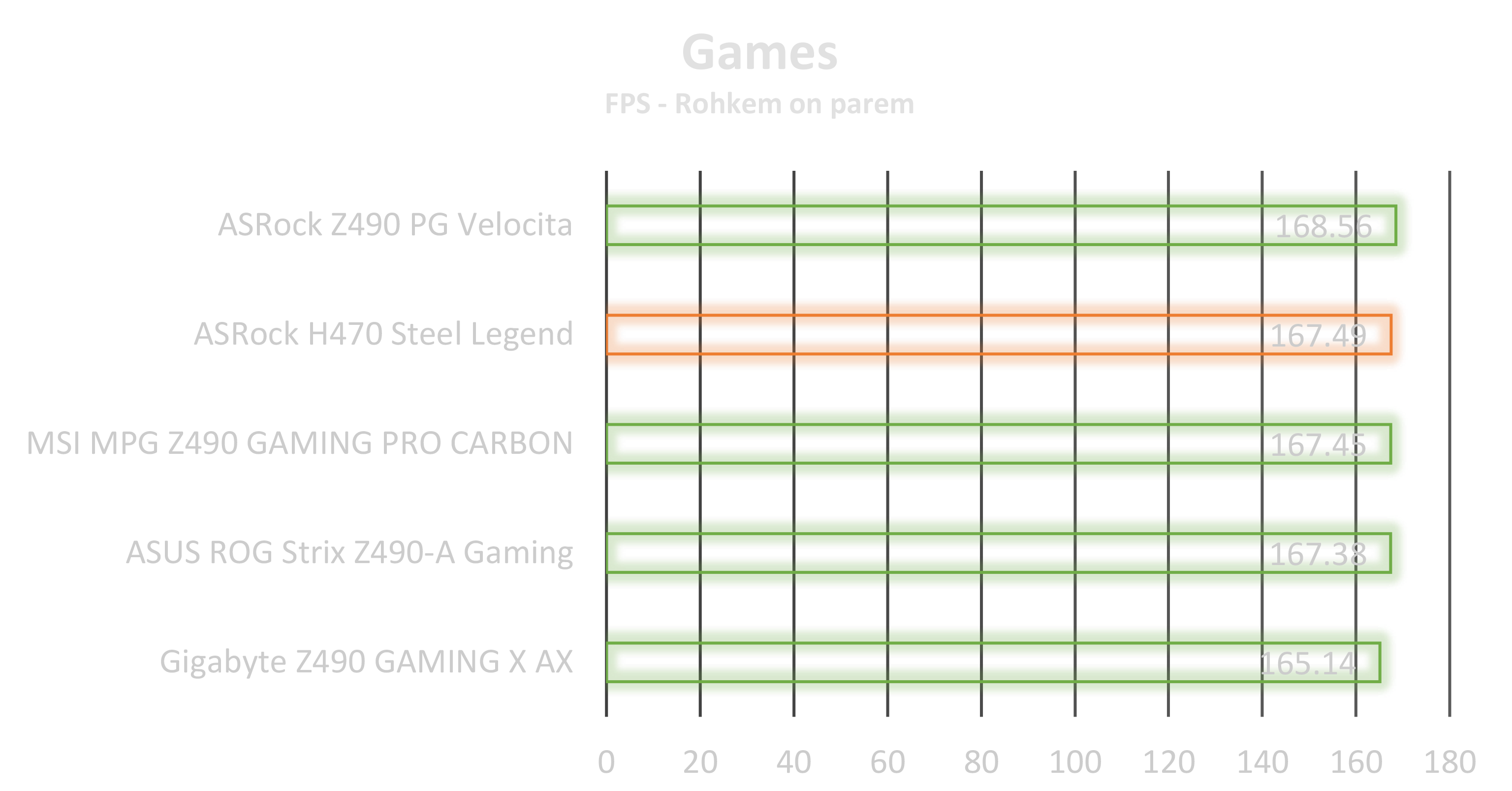

Games

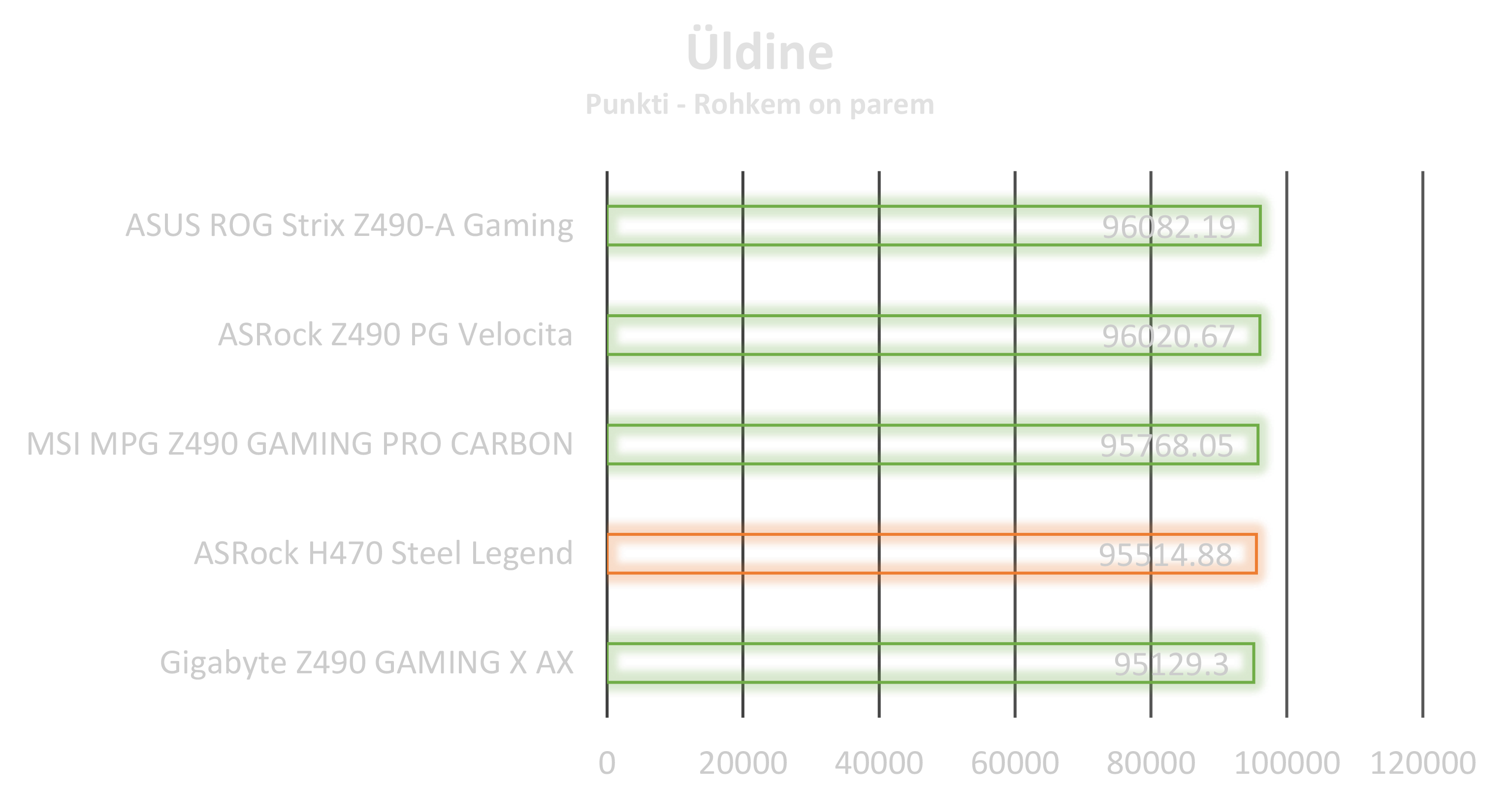

Üldine
Kokkuvõte
ASRock H470 Steel Legend on tasakaalustatud emaplaat, mis on suunatud eelkõige kasutajatele, kes ei vaja klassikalist ülekiirendamist, kuid soovivad oma süsteemist siiski maksimaalset välja võtta. H470 kiibistik seab küll teatud piirangud, kuid ASRock on suutnud neid osaliselt leevendada BFB (Base Frequency Boost) funktsiooniga, mis annab lukustatud protsessoritele veidi rohkem hingamisruumi.
Ühenduvuse poole pealt on tegemist tugeva paketiga – olemas on 2.5G võrguliides, piisav hulk USB pesasid ning korralik heli lahendus. Samuti ei jää puudu salvestusvõimalustest, kus kahe M.2 pesa ja kuue SATA liidesega saab ehitada üsna paindliku süsteemi nii tööks kui ka mängimiseks.
Miinustena jäävad silma pigem väiksemad detailid. Puudu on mugavust lisavad funktsioonid nagu debug-ekraan või BIOS/CMOS nupud ning videoväljundite piirangud võivad mõnele kasutajale kitsaskohaks osutuda. Samas tuleb arvestada ka hinnaklassi, kus sellised lisad ei ole alati iseenesestmõistetavad.
Kokkuvõttes on tegemist kindla ja töökindla emaplaadiga, mis sobib hästi nii igapäevaseks kasutamiseks kui ka nõudlikumaks tööks. Kui eesmärk ei ole klassikaline ülekiirendamine, kuid soov on saada maksimum kätte ka mitte-K protsessorist, on ASRock H470 Steel Legend igati mõistlik valik.
