ASRock Fatal1ty X470 Gaming ITX

AMD Ryzen platvorm on tänaseks läbinud mitu olulist arenguetappi ning koos sellega on küpsemaks muutunud ka seda toetavad emaplaadid. Kui esimese generatsiooni puhul oli peamiseks murekohaks mälude ühilduvus ja üldine stabiilsus, siis X470 kiibistikuga tooted keskenduvad eelkõige nende probleemide silumisele. Praktikas tähendab see paremat RAM-i tuge, kõrgemaid töökiirusi ning ühtlasemat kasutuskogemust.

Kuigi Ryzen platvormi varasemad probleemid ei olnud kõigile kasutajatele kriitilised, oli siiski näha, et BIOS-i uuendused ja tootjate optimeerimine mängivad olulist rolli süsteemi töökindluses. X470 generatsioon ei too kaasa revolutsioonilisi muudatusi, vaid pigem viimistleb olemasolevat – tulemuseks on stabiilsem ja ennustatavam platvorm.

Sama loogika kehtib ka protsessorite osas. Uued Ryzen mudelid säilitavad tuumade arvu, kuid pakuvad kõrgemaid taktsagedusi ja paremat mälukontrollerit. See tähendab, et kuigi arhitektuur jääb suuresti samaks, paraneb reaalne kasutuskogemus nii mängudes kui ka töökoormustes.

Mini-ITX formaadis emaplaadid on alati olnud kompromiss ruumi ja funktsionaalsuse vahel. ASRock Fatal1ty X470 Gaming ITX üritab seda tasakaalu hoida, pakkudes võimalikult palju funktsioone võimalikult kompaktses formaadis. Küsimus on, kui hästi see tal õnnestub.

Tehnilised andmed#

Pakend ja komplektsus#

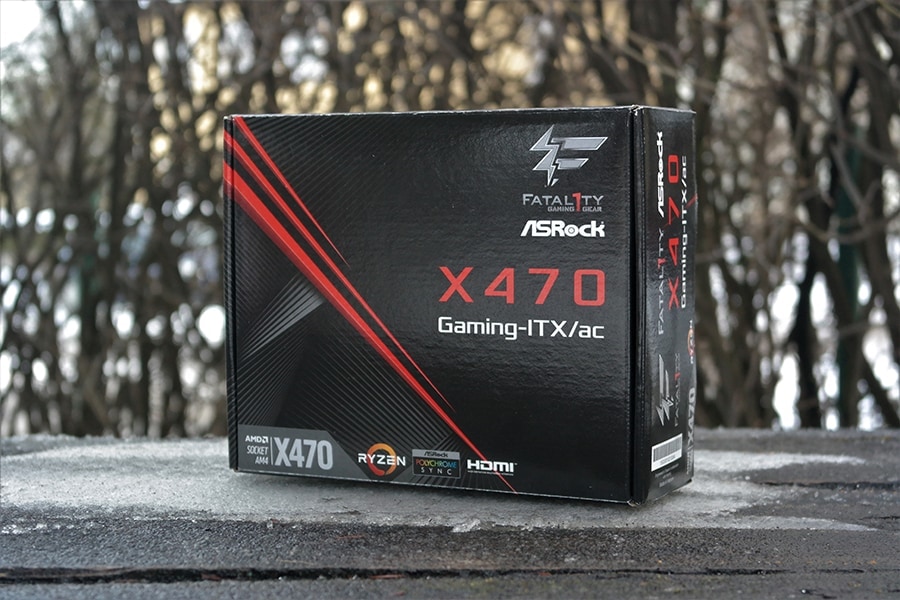

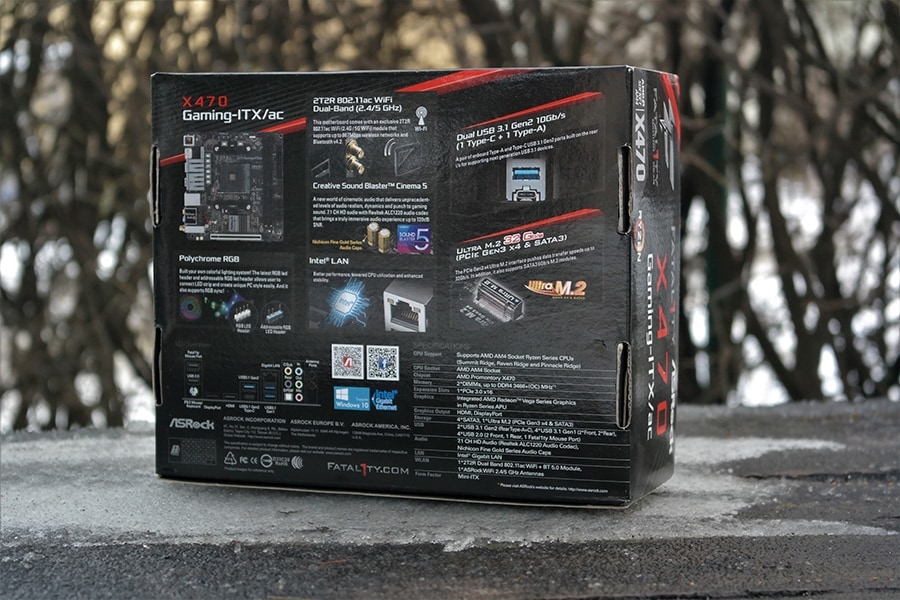

ASRock on jäänud oma tavapärase, pigem tagasihoidliku pakendidisaini juurde. Esiküljel on välja toodud kõige olulisem – mudelinimi, Polychrome Sync tugi ning peamised ühendusvõimalused. Tagakülg läheb detailsemaks, tuues esile nii tehnilised omadused kui ka visuaalsed skeemid, mis aitavad kiiresti aru saada emaplaadi võimalustest.

Pakendi avamisel on emaplaat paigutatud antistaatilisse kotti ning selle all asuvad kõik vajalikud lisatarvikud. Komplekti kuuluvad kasutajajuhend, M.2 kinnituskruvid, SATA kaablid ning muu standardne lisavarustus, mida ühelt Mini-ITX emaplaadilt oodata võiks.

Kuigi midagi üllatavat komplektist ei leia, on kõik vajalik olemas, et süsteem probleemideta kokku panna.

Disain ja ehitus#

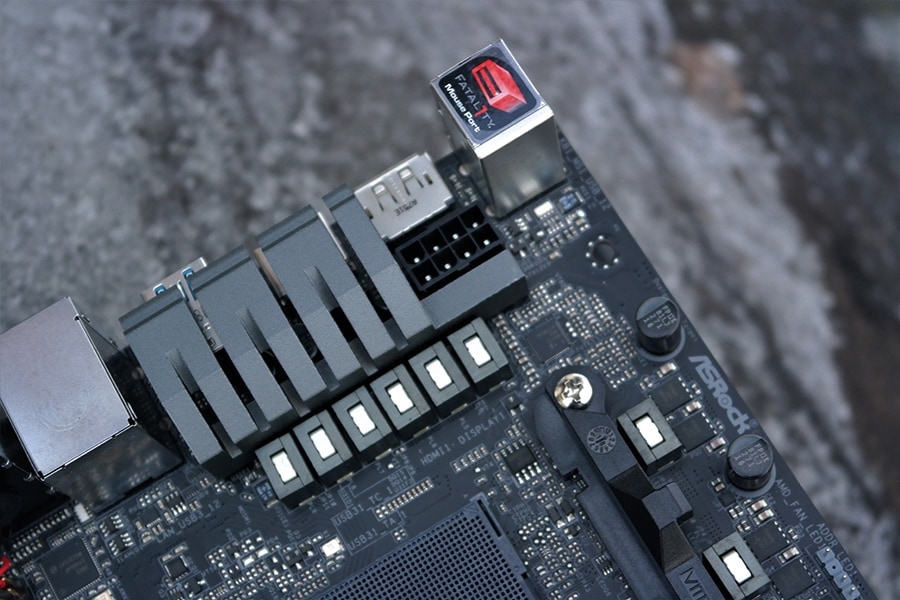

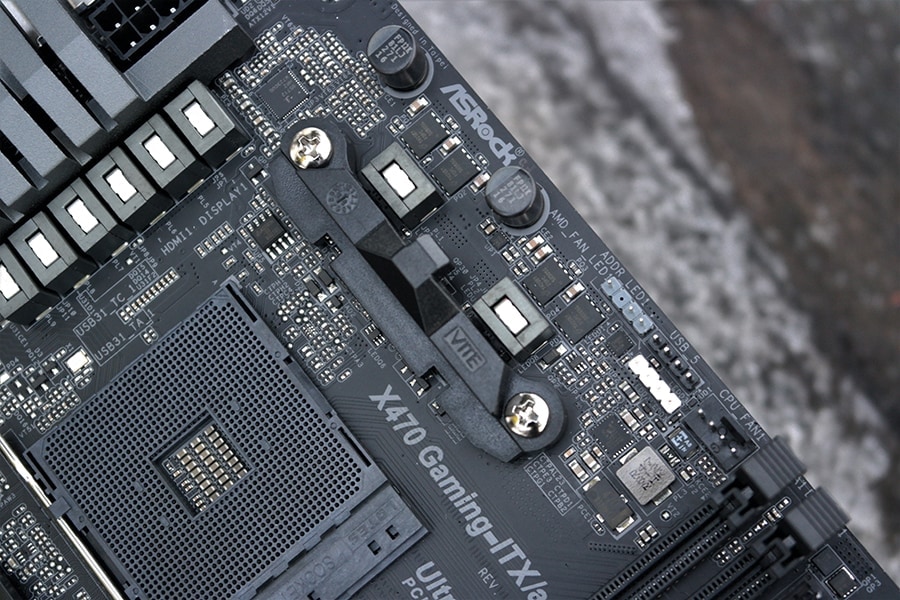

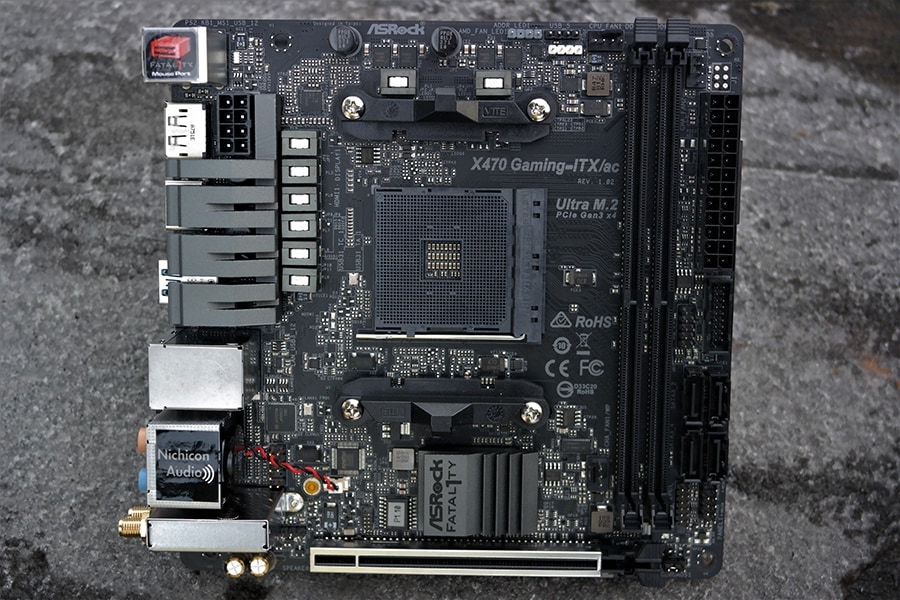

Mini-ITX emaplaadi puhul on iga millimeeter arvel ning see seab piirangud nii komponentide paigutusele kui ka lisafunktsioonidele. ASRock Fatal1ty X470 Gaming ITX läheneb sellele üsna konservatiivselt, keskendudes praktilisusele ja funktsionaalsusele, mitte liialdatud visuaalsetele elementidele.

Visuaalselt on tegu pigem tagasihoidliku emaplaadiga. RGB valgustus ei ole integreeritud otse plaadile, mis võib mõne kasutaja jaoks olla miinus, kuid samas jätab see rohkem vabadust oma süsteemi ise kujundada. Emaplaadi ülemisel serval asuvad nii tavaline RGB kui ka adresseeritav RGB pesa, mis võimaldavad lisada valgustust vastavalt vajadusele.

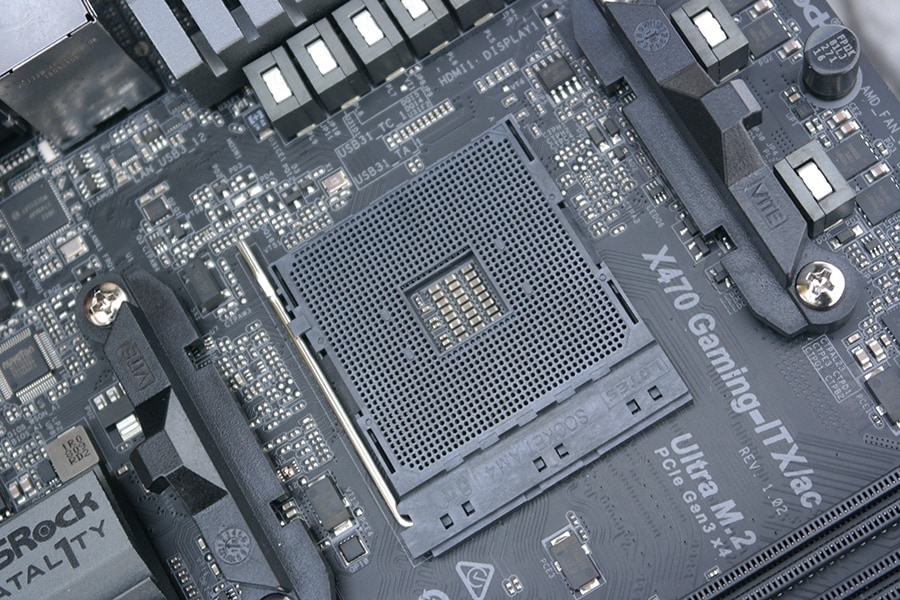

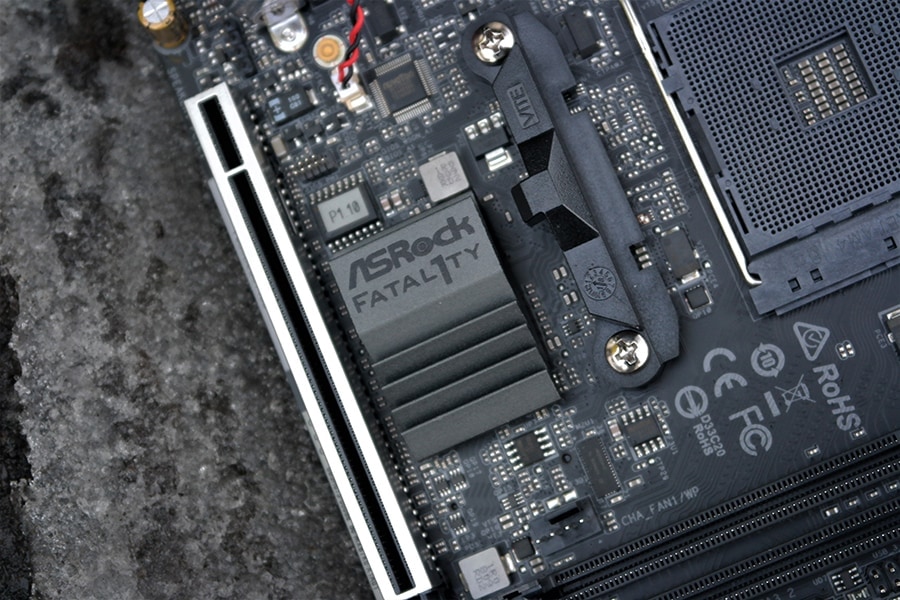

Komponentide paigutus on Mini-ITX formaadi kohta hästi läbi mõeldud. PCIe pesa on metalliga tugevdatud, mis on tänapäeval pigem standard, kuid siiski oluline detail, eriti raskemate graafikakaartide puhul. Kuna tegemist on ITX-plaadiga, siis on ka arusaadav, et toetatud on ainult üks graafikakaart – mitme GPU lahendused ei ole selle formaadi eesmärk.

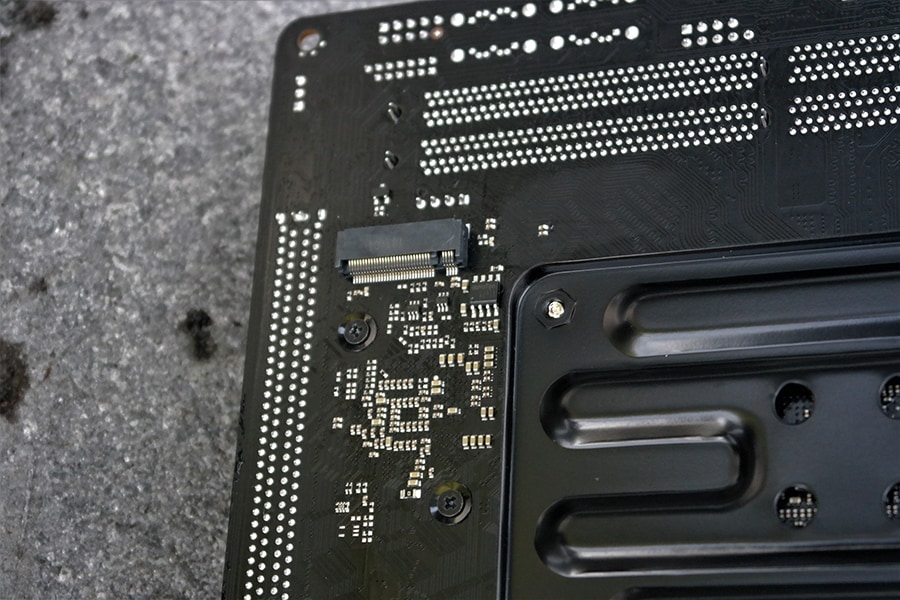

M.2 pesa asub emaplaadi tagaküljel, mis on samuti ITX lahenduste puhul üsna tavaline. See aitab säästa ruumi esiküljel, kuid võib jahutuse mõttes olla kompromiss, eriti kui kasutatakse kiiremaid NVMe kettaid. Samas annab see rohkem ruumi teistele komponentidele, näiteks VRM-ile ja jahutusele.

Kokkuvõttes on ehituskvaliteet väga hea ning midagi juhuslikku silma ei hakka – kõik on paigutatud eesmärgiga maksimeerida funktsionaalsust väikese formaadi piires.

Ühenduvus ja pesad#

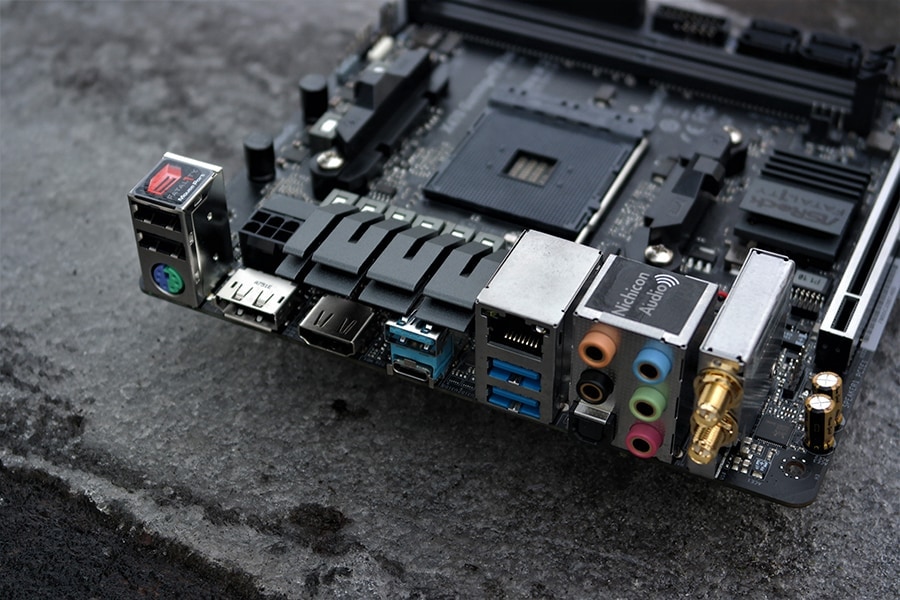

Tagapaneelilt leiab kõik olulisemad ühendused, mida ühelt kaasaegselt emaplaadilt oodata võiks. Olemas on Gigabit LAN, integreeritud Wi-Fi tugi ning piisav hulk USB porte nii uuemate kui ka vanemate seadmete jaoks.

USB valik on mitmekesine, sisaldades nii USB 3.1 Gen2 Type-A kui ka Type-C ühendusi, lisaks mitmeid USB 3.1 Gen1 ja USB 2.0 porte. See tagab ühilduvuse nii uute kui ka vanemate lisaseadmetega. PS/2 pesa olemasolu võib tunduda ajast maha jäänuna, kuid teatud kasutajate jaoks on see endiselt oluline.

Võrgu poole pealt on lisaks juhtmega ühendusele olemas ka Wi-Fi, mis toetab nii 2.4 GHz kui ka 5 GHz sagedusi. See teeb emaplaadi sobivaks ka kompaktsetesse süsteemidesse, kus kaabelühenduse kasutamine ei ole alati mugav.

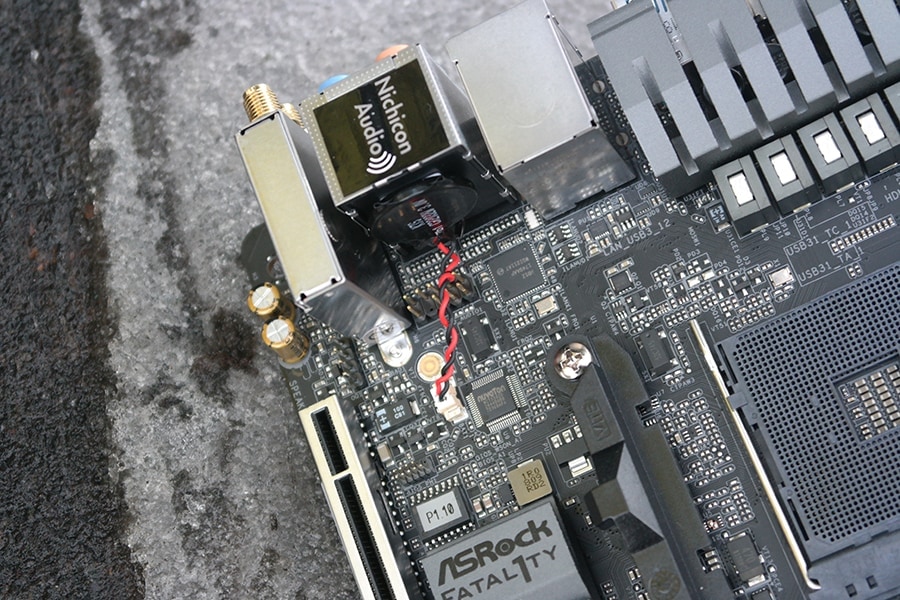

Heli osas on kasutusel viie analoogväljundiga lahendus koos optilise S/PDIF väljundiga. Kullatud pesad viitavad sellele, et tähelepanu on pööratud ka signaali kvaliteedile, mis on oluline nii mänguritele kui ka multimeedia kasutajatele.

Pildiväljundiks on olemas nii HDMI kui ka DisplayPort, mis toetavad kuni 4K resolutsiooni 60 Hz juures. See on eriti kasulik juhul, kui kasutatakse Ryzen APU-d integreeritud graafikaga.

Salvestusvõimaluste osas on olemas üks M.2 pesa ning neli SATA 6Gb/s ühendust. RAID 0, 1 ja 10 tugi annab lisavõimalusi neile, kes soovivad oma andmesalvestust optimeerida kas kiiruse või turvalisuse osas.

BIOS ja tarkvara#

ASRocki UEFI BIOS on kasutajasõbralik ning loogilise ülesehitusega. Esmakordsel kasutamisel võib see tunduda veidi keeruline, kuid üldine navigeerimine on kiirelt omandatav ning kõik vajalikud seadistused on kergesti leitavad.

Kasutajale on saadaval kaks peamist vaadet: EZ Mode ja Advanced Mode. EZ Mode pakub kiiret ülevaadet süsteemi seisust ning võimaldab teha lihtsamaid muudatusi, samas kui Advanced Mode avab kõik detailsemad seaded, sealhulgas ülekiirendamise võimalused.

Selline lähenemine sobib hästi nii algajatele kui ka edasijõudnutele. Kui esialgu piisab lihtsamatest seadistustest, siis hiljem on võimalik süveneda detailsematesse parameetritesse ilma, et peaks BIOS-i täielikult ümber õppima.

Lisaks BIOS-ile pakub ASRock ka tarkvara RGB valgustuse juhtimiseks ning süsteemi monitoorimiseks. Polychrome Sync töötab ootuspäraselt ning võimaldab erinevaid valgusefekte lihtsalt hallata.

Testisüsteem#

Testimiseks kasutasime tüüpilist kõrge jõudlusega AM4 platvormi, mis võimaldab hinnata emaplaadi käitumist nii igapäevases kasutuses kui ka suurema koormuse all. Antud konfiguratsioon esindab hästi keskmisest võimsamat mänguri- või tööjaama süsteemi.

Operatsioonisüsteemiks oli Microsoft Windows 10. Protsessorina kasutasime AMD Ryzen 7 2700X mudelit, mille kaheksa tuuma ja kõrge taktsagedus panevad emaplaadi VRM-i ja toiteploki lahendused korralikult proovile. Graafikakaardiks oli NVIDIA GTX 1080 Founders Edition, mis võimaldab hinnata süsteemi ka graafilise koormuse all.

Mäludena kasutasime HyperX Predator 16GB (4×4GB) 3200 MHz komplekti, mis on Ryzen platvormi jaoks hea indikatsioon mälude ühilduvusest ja stabiilsusest. Salvestusseadmena oli kasutusel Samsung 950 PRO M.2 512GB, mis testib M.2 pesa jõudlust ja temperatuuri käitumist.

Jahutuse eest hoolitses NZXT Kraken X61 vesijahutus ning kogu süsteemi toitis Corsair AX1200i toiteplokk, mis välistas võimaliku voolupuuduse mõju testitulemustele.

Ülekiirendamine#

AMD Ryzen platvormi üks suurimaid eeliseid on see, et ülekiirendamine ei ole piiratud ainult kallimate protsessoritega. Kõik Ryzen seeria protsessorid on vabalt ülekiirendatavad, mis annab kasutajale võimaluse oma riistvarast maksimum välja võtta sõltumata hinnaklassist.

Ülekiirendamine seab emaplaadi komponentidele märkimisväärse koormuse, eriti VRM-ile ja toiteahelale. See on hea viis hinnata, kui kvaliteetsed on kasutatud komponendid ja kui hästi suudab emaplaat toime tulla kõrgema voolu ja temperatuuriga.

ASRock Fatal1ty X470 Gaming ITX suutis meie testis pakkuda stabiilset tulemust. Ryzen 7 2700X protsessor saavutas 4.3 GHz taktsageduse, mis püsis testide vältel stabiilsena. Mälud töötasid probleemideta 3200 MHz juures, mis on Ryzen platvormi puhul juba väga hea tulemus.

Ülekiirendust saab teostada nii BIOS-i kaudu kui ka ASRocki töölaua tarkvara abil. Viimane on mugavam kiireks katsetamiseks, kuna võimaldab seadistusi muuta ilma süsteemi taaskäivitamata. Samas BIOS-i kaudu seadistamine annab täpsema kontrolli ning on eelistatud püsivate seadistuste jaoks.

Oluline on märkida, et ülekiirendamise tulemused sõltuvad suuresti konkreetsest protsessorist – nn “silicon lottery” mängib siin suurt rolli. Seetõttu võivad tulemused süsteemiti erineda.

Jõudlus#

Emaplaadi jõudluse hindamiseks kasutasime mitmeid tuntud teste ja tööriistu, mis annavad hea ülevaate nii protsessori kui ka süsteemi üldisest võimekusest. Kuna emaplaat ise ei mõjuta otseselt jõudlust märkimisväärselt, on peamine roll sellel, kui stabiilselt ja efektiivselt suudab see komponente toetada.

Testimise käigus ei esinenud ühtegi probleemi ega stabiilsusviga. Süsteem töötas ootuspäraselt nii sünteetilistes testides kui ka reaalses kasutuses. See kinnitab, et ASRock on suutnud X470 platvormi puhul teha head tööd nii BIOS-i kui ka riistvara optimeerimisel.

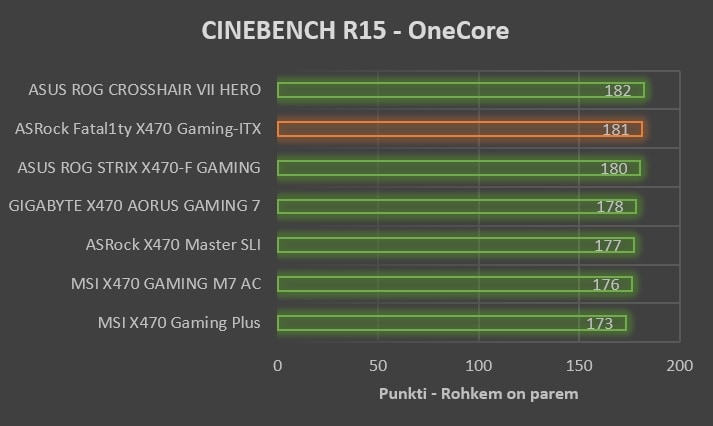

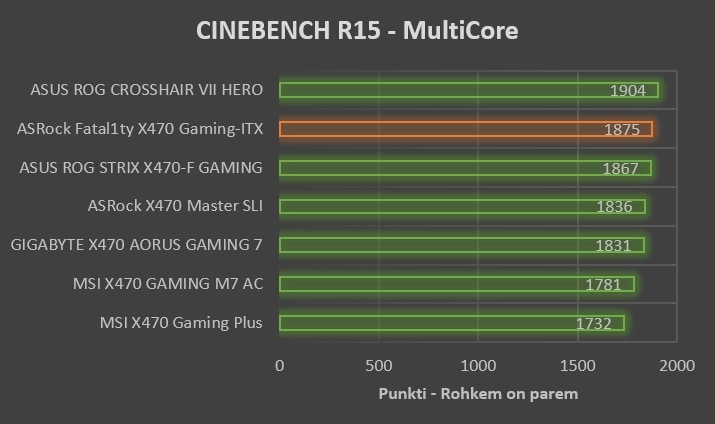

CINEBENCH R15#

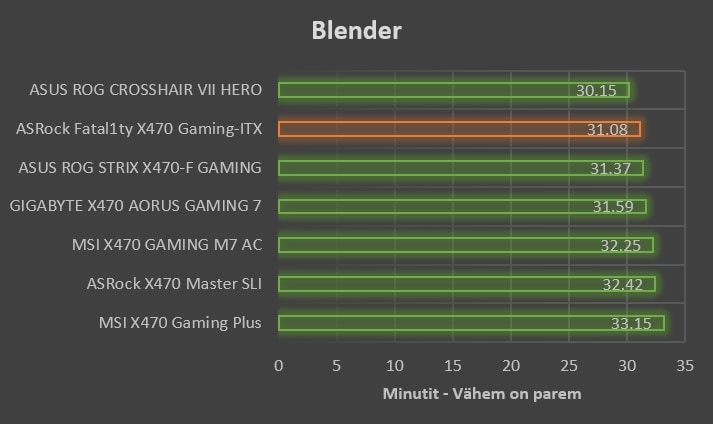

Blender#

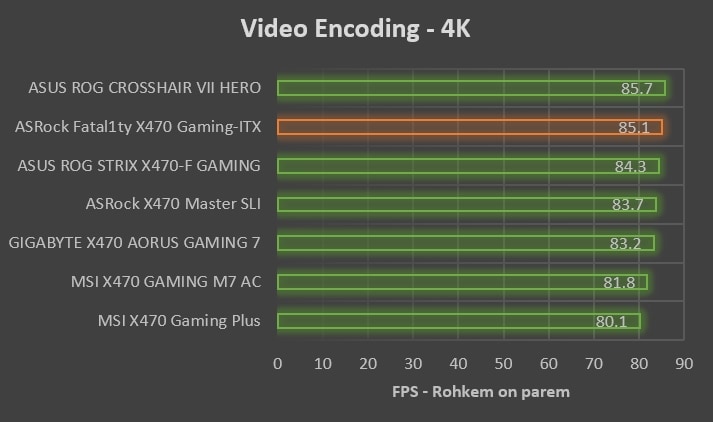

Video Encoding#

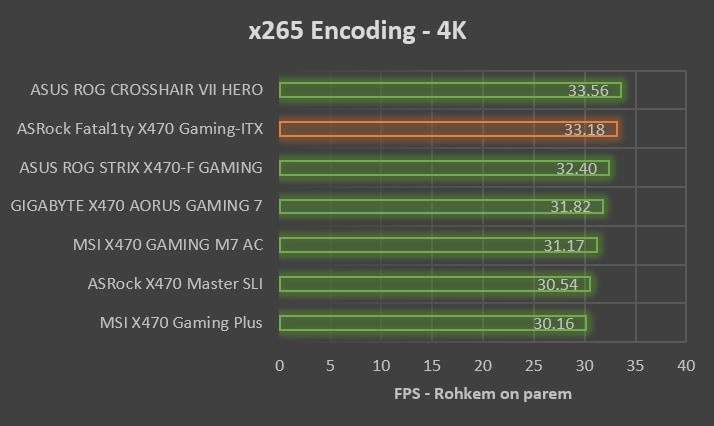

x265 Encoding#

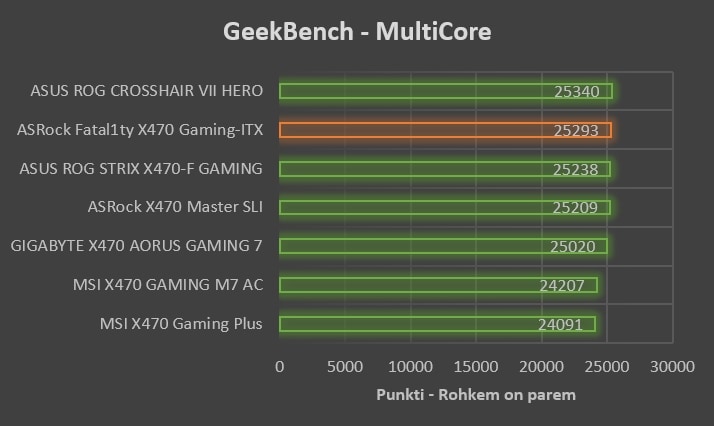

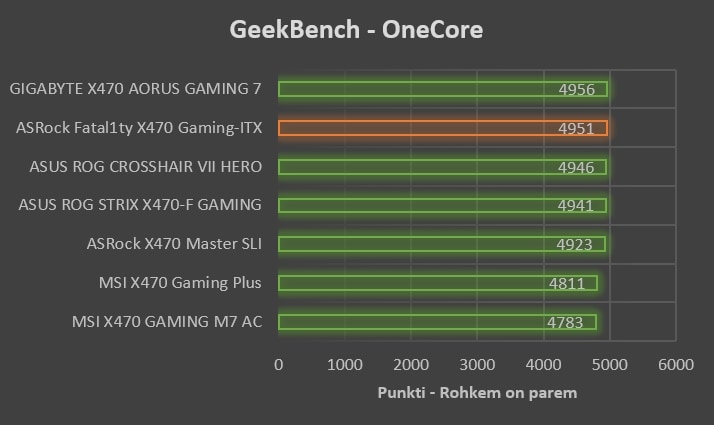

GeekBench#

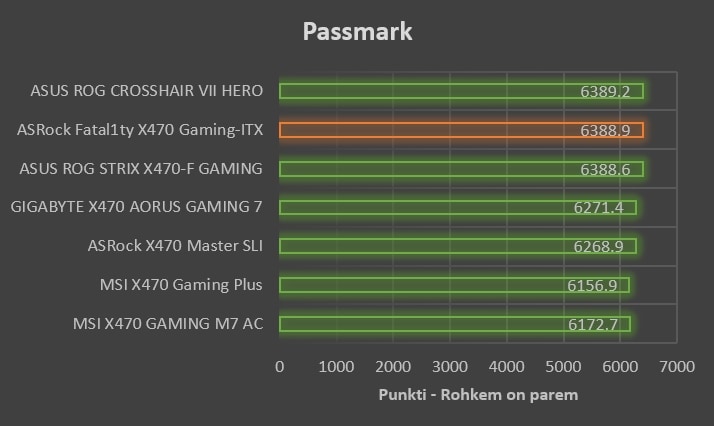

Passmark#

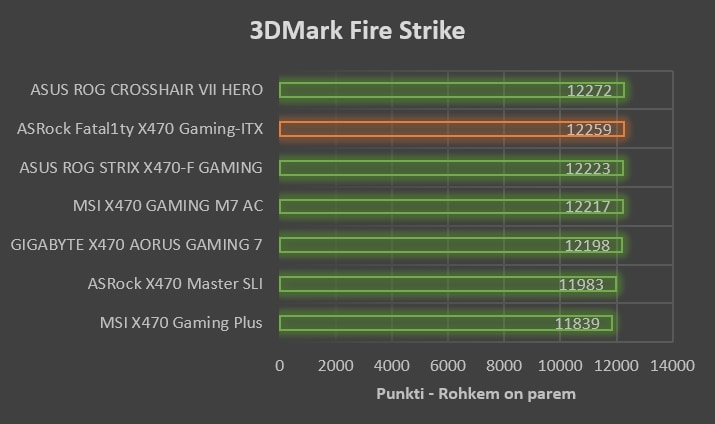

3DMark Fire Strike#

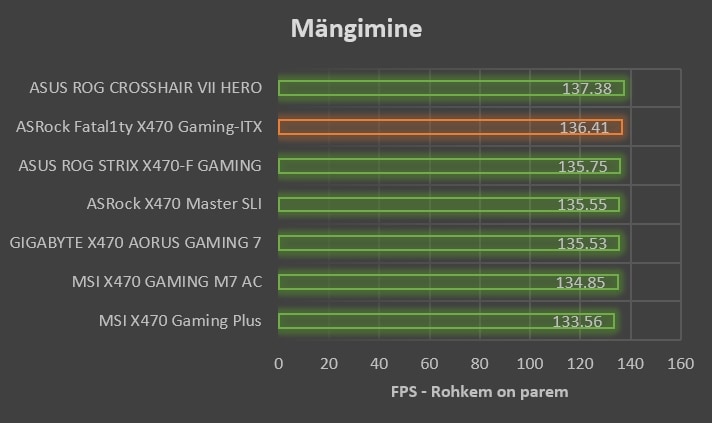

Mängimine#

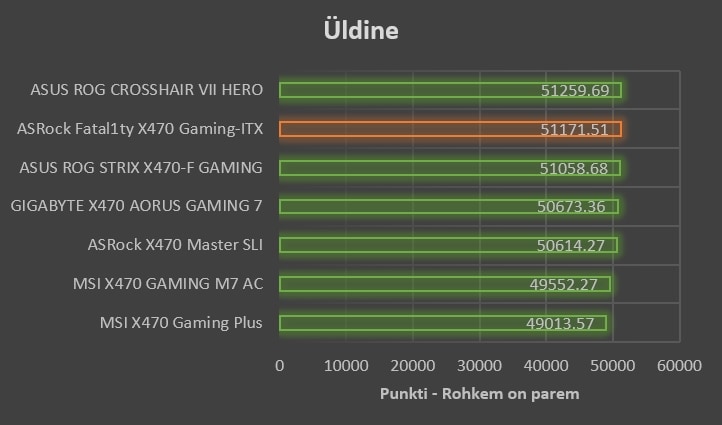

Üldine#

Kokkuvõte#

ASRock Fatal1ty X470 Gaming ITX on hästi tasakaalustatud Mini-ITX emaplaat, mis suudab pakkuda peaaegu kõike, mida suurematelt ATX lahendustelt oodata võiks. Arvestades selle kompaktset mõõtu, on funktsioonide valik muljetavaldav ning kompromissid on tehtud mõistlikult.

Eriti positiivne on hea mälutugi, stabiilne töö ning korralik ühenduvus koos integreeritud Wi-Fi-ga. Ülekiirendamise osas ei jää emaplaat samuti hätta, pakkudes piisavalt võimalusi ka nõudlikumale kasutajale.

Samas tuleb arvestada Mini-ITX formaadi piirangutega – ainult üks PCIe pesa, piiratud laiendusvõimalused ning mõningad kompromissid jahutuse ja komponentide paigutuse osas. Kuid see on selle formaadi olemus, mitte konkreetse mudeli puudus.

Kokkuvõttes on tegemist väga tugeva valikuga neile, kes soovivad ehitada kompaktse, kuid võimeka süsteemi AMD Ryzen platvormile.
